Dlaczego ceramiczne felgi szlifowania CBN są najlepszym wyborem do szlifowania stożkowego?

1. Przegląd wzrostu i zalet oblotyfikowanych kół szlifowania CBN

Pojawienie się witrynowanych kół szlifowania azotku boru (CBN) stanowiło rozwiązanie do szlifowania stożkowego. CBN (azotek boru sześciennego) jest drugim najtrudniejszym materiałem po diamencie, a witrynowane wiązanie nadaje doskonałą odporność na ciepło i stabilność strukturalną na szlifierskie koło. W porównaniu z tradycyjnymi kółkami szlifierowymi podstawowe zalety obletrowanych kół szlifierskich CBN obejmują:

Niezwykle długa żywotność: odporność na zużycie jest ponad 100 razy większa niż w przypadku kół szlifowania Corundum, znacznie zmniejszając zmiany narzędzia i czasy opatrunku.

Wysoka stabilność termiczna: wytrzymuje temperatury przekraczające 1400 ° C, zapobiegając deformacji termicznej przedmiotu obrabianego.

Wysoka precyzyjna retencja: Niska utrata ziarna ściernego zapewnia długoterminową, stabilną dokładność obróbki.

Szlifowanie o wysokiej wydajności: zwiększa szybkość usuwania metalu o 30% do 50%, co znacznie poprawia wydajność produkcji.

Podstawowe właściwości obletrowanych kół szlifierskich CBN

Warunkowane koła szlifierujące CBN to wysokowydajne narzędzia do szlifowania wykonane z kompozytu sześciennego azotku boru (CBN) ściernego i witrynowanego spoiwa. Ta unikalna kombinacja materiałów zapewnia im wyjątkową wydajność obróbki.

Właściwości materiałów ściernych CBN

Azotek boru sześciennego (CBN) jest syntetycznym materiałem nadprzedanym o strukturze krystalicznej podobnej do diamentu, składającego się z kowalencyjnie związanych atomów boru i azotu. CBN ścierne mają następujące wyjątkowe cechy:

(1) wyjątkowo wysoka twardość i odporność na zużycie

Mikrotardowość może osiągnąć 4500HV, drugie tylko do diamentu (10000HV) i ponad dwukrotnie więcej niż Corundum (2000HV)

Odporność na zużycie jest ponad 100 razy większa niż zwykłe ścierne Corundum, co czyni go szczególnie odpowiednim do przetwarzania materiałów o wysokiej twardości

(2) Doskonała stabilność termiczna

Oporność w wysokiej temperaturze do 1400 ° C (Diamond zaczyna utleniać w 800 ° C)

Utrzymuje wydajność cięcia w wysokich temperaturach i nie reaguje z metali na bazie żelaza

(3) Dobra bezwładność chemiczna

Nie reaguje chemicznie na metale, takie jak żelazo, nikiel i kobalt

Szczególnie odpowiednie do przetwarzania metali żelaznych, takich jak stalowa stal i szybka stal

Charakterystyka witryny

Obligacja splatyniona jest kluczowym czynnikiem w określaniu wydajności kół szlifowania. Jego główne funkcje obejmują:

(1) Wysoka odporność na ciepło

Temperatura spiekania może osiągnąć powyżej 1200 ° C

Utrzymuje stabilne właściwości mechaniczne w zakresie temperatur roboczych

(2) Doskonała sztywność

Moduł sprężysty sięga powyżej 100 gpa

Małe deformacja podczas szlifowania, co sprzyja utrzymaniu dokładności przetwarzania

(3) Porowatość kontrolowana

Porowatość 5% -40% można osiągnąć poprzez dostosowanie wzoru

Porowatość pomaga w usuwaniu i chłodzeniu chipów, zapobiegając oparzeniu przedmiotu obrabianego

(4) Dobre samooceny

Ziarna ścierne mogą spaść w czasie po pasywacji, odsłaniając nową ostrą krawędź

Utrzymuje ciągłą i stabilną wydajność szlifowania

Unikalna struktura ceramicznych kół szlifierskich CBN

Typowe ceramiczne koła szlifierskie CBN Przyjmują projekt konstrukcji wielowarstwowej:

(1) Warstwa ścierna

Stężenie CBN wynosi zwykle 75–150% (frakcja objętościowa)

Zakres rozmiarów ściernych: gruboziarniste szlifowanie #80- #120, drobne szlifowanie #400- #2000

(2) Warstwa przejściowa

Zapewnia silne wiązanie między warstwą ścierną a podłożem

Grubość wynosi zwykle 1-2 mm

(3) Materiał macierzy

Stop aluminium: lekki, odpowiedni do szybkiego szlifowania

Matryca stalowa: wysoka sztywność, stosowana do szlifowania ciężkiego

Zalety więzi ceramicznej

Wiązanie ceramiczne jest materiałem nieorganicznym złożonym z fazy szklanej i fazy krystalicznej. Jego zalety obejmują:

Wysoka sztywność: bardziej odporna na deformację niż wiązanie żywicy lub metalowe, odpowiednie do szlifowania o wysokiej precyzyjnej szlifie

Odporność na wysoką temperaturę: utrzymuje stabilność nawet podczas szybkiego szlifowania (ponad 120 m/s).

Doskonałe samore-sharping: Po zakutowi ziarna ścierne odpadają, odsłaniając świeżo wyostrzoną krawędź i utrzymując ostrość.

Porównanie z tradycyjnymi kółkami szlifierowymi (Corundum, Diamond itp.)

Porównanie wydajności

W porównaniu do tradycyjnych kół szlifierskich ceramiczne koła szlifierskie CBN oferują znaczące zalety:

Specyfikacje wydajności	Koło szlifierskie Corundum	Koło szlifierskie CBN-Resin-Resin	Oblolone koło szlifierskie CBN
Maksymalna temperatura robocza	800 ° C.	300 ° C.	1400 ° C.
Współczynnik szlifowania (wartość g)	10-50	200-500	500-2000
Maksymalna prędkość liniowa	80 m/s	100m/s	160 m/s
Stabilność wymiarowa	Sprawiedliwy	Dobry	Doskonały
Częstotliwość opatrunku	Wysoki	Średni	Niski

2. Środki ostrożności dotyczące użycia ceramicznej maszyny do szlifowania szlifierki CBN CBN

Wybór i instalacja koła szlifowania

Wybór i dopasowanie koła szlifowania

Wybierz odpowiednie stężenie CBN na podstawie materiału obrabianego (100% -150% jest zalecane dla stali hartowanej)

Zasady wyboru wielkości ziarna:

Grube szlifowanie: #80- #120

Półfine Grinding: #150- #240

Drobne szlifowanie: #400 i powyżej

Wybór typu spoiwa (faza szklana/ceramika mikrokrystaliczna)

Specyfikacje instalacji

Użyj dedykowanego kołnierza, aby zapewnić równomiernie rozłożoną siłę mocowania

Po instalacji wymagane jest dynamiczne równoważenie (niewyważenie resztkowe ≤ 0,4 g · mm/kg)

Wykonaj test biegu jałowego przed początkowym użyciem (3 0 minut, a następnie stopniowo zwiększaj prędkość do prędkości roboczej)

Kontrola procesu szlifowania

Ustawienie parametrów kluczowe punkty

Liniowa kontrola prędkości:

Stal: 80-120 m/s

Węglanowanie: 60-100 m/s

Wybór stawki paszowej:

Grube szlifowanie: 0,01-0,03 mm/skok

Drobne szlifowanie: 0,002-0,01 mm/skok

Czasy czyszczenia iskry: Wykonaj co najmniej trzy szlifowanie bez iskierki podczas drobnego szlifowania.

Zarządzanie chłodziwa

Należy zastosować wyspecjalizowany płyn do szlifowania (pH 8,5-9,5).

Zapotrzebowanie na szybkość przepływu: ≥ 2 l/min na mm szerokości szlifowania.

Dokładność filtru ≤ 25 μm. Regularnie sprawdzaj stężenie (zalecane 4-6%)

Ubieranie i konserwacja

Specyfikacje dressingów do szlifowania

Wybór narzędzia do opatrunku:

Grustny sos: jednopunktowy diamentowy pióro

Drobny sos: Roller Diamond

Parametry opatrunku:

Sos Sosowań: 0,002-0,01 mm/skok

Współczynnik prędkości opatrunku: 0,6 do 0,8 (współczynnik prędkości liniowej szlifowania do wałków)

Monitorowanie zużycia

Regularnie sprawdź stan powierzchni szlifierskiej (co 8 godzin)

Ustal system monitorowania siły szlifowania/mocy i ustaw progi alarmowe

Nagrywać dane dotyczące żywotności kół (średnia liczba części przetwarzanych na przedział opatrunku)

Wymagania operacyjne bezpieczeństwa

Środki ochronne

Należy zainstalować osłonę ochronną (kąt otwierający ≤ 180 °)

Operatorzy muszą nosić maski ochronne (w celu ochrony przed pyłem CBN).

Separator magnetyczny musi być zainstalowany w obszarze roboczym, aby zebrać metalowe układy.

Nieprawidłowa obsługa

Procedura obsługi nadmiernej wibracji:

Natychmiast zatrzymaj maszynę.

Sprawdź bieg promieniowy wrzeciona (powinien wynosić ≤0,005 mm).

Remalacja.

Odpowiedź na spalanie obrabia:

Sprawdź kąt rozpylania płynu chłodzącego.

Zmniejsz wskaźnik zasilania o 20%-30%.

Kontrola środowiska

Zarządzanie temperaturą i wilgotnością

Utrzymuj temperaturę warsztatu 20 ± 2 ° C.

Wilgotność względna 45%-65%.

Precyzyjne pomieszczenia szlifierskie muszą być utrzymywane w stałej temperaturze.

Miary zapobiegania wibracjom:

Zainstaluj sprzęt na fundamencie odpornym na wibracje (amplituda ≤2 μm).

Unikaj lokalizacji sprzętu w tym samym obszarze co sprzęt do wytłoczenia.

3. Wspólne roztwory problemowe dla ceramicznych maszyn do szlifowania stożka z szlifowaniem

Problemy z dokładnością obróbki

Odchylenie kąta stożkowego

Zjawisko: kąt stożka obrabianego z tolerancji (> ± 0,005 °)

Możliwe przyczyny:

Utrata dokładności geometrycznej narzędzia maszynowego (prowadzące/wrzeciono)

Nieprawidłowe ustawienie kąta szlifierskiego kółka

Niewystarczająca sztywność przedmiotu/urządzenia powodująca deformację

Rozwiązania:

Użyj interferometru laserowego, aby sprawdzić dokładność geometryczną narzędzi maszynowych (koncentrując się na osi Z i osi X)

Ponowne kalibruj kąt komody szlifierskiej (zaleca się standardowy miernik kątowy)

Dodaj dodatkowe punkty wspornika przedmiotu i przełącz na zacisk hydrauliczny (kontroluj siłę zacisku do 3-5 MPa)

Okrągłość poza tolerancją

Zjawisko: okrągłość> 2 μm

Możliwe przyczyny:

Słaba równowaga dynamiczna kół szlifowania

Zużycie łożyska wrzeciona (bieganie promieniowe> 0,003 mm)

Nadmierne parametry szlifowania

Rozwiązanie:

Zrównoważenie koła szlifierskiego (wartość docelowa: G1.0)

Sprawdź bieg promieniowy wrzeciona i w razie potrzeby wymień łożyska (zalecane są łożyska ceramiczne)

Dostosuj parametry:

Zmniejsz prędkość liniową o 10%-15%

Zmniejsz wskaźnik zasilania do 50% pierwotnej wartości

Problemy z jakością powierzchni

Falującego powierzchni

Zjawisko: regularne wzorce falujące (długość fali 0,1-0,5 mm)

Możliwe przyczyny:

Szlifowanie wibracji systemu kół

Podkład luźnej maszyny

Rezonans szlifowania

Rozwiązanie:

Sprawdź i wzmacniaj fundament (wartość wibracji powinna wynosić ≤ 2 μm/s)

Dostosuj prędkość obrotu, aby uniknąć strefy rezonansowej (określona przez analizę widma FFT)

Użyj nierównomiernie rozmieszczonego koła szlifierskiego (takiego jak spiralny typ rowka)

Oparzenie powierzchni

Objaw: przebarwienie powierzchni obrabiania (utlenianie)

Możliwe przyczyny:

Niewystarczające chłodzenie (nieodpowiedni przepływ/ciśnienie)

Zatkane porty szlifierskie

Nadmierna szybkość zasilacza

Rozwiązanie:

Zoptymalizuj system chłodzenia:

Zwiększ natężenie przepływu do 15 l/min · mm (szerokość szlifowania)

Użyj podwójnej konstrukcji dyszy (jeden na górze i jeden na dole, pod kątem w 15 °)

Wyczyść porty do szlifierów za pomocą pistoletu powietrznego pod wysokim ciśnieniem (sprężone powietrze 0,6 MPa)

Zmniejsz wskaźnik zasilający o 30% i zwiększ liczbę cykli polerowania (≥3)

Nieprawidłowości koła szlifowania

Nadmierne zużycie

Objaw: Życie kół szlifowania jest zmniejszone o ponad 50%

Możliwe przyczyny:

Niewłaściwe stężenie ścierne

Zmiany materiału obrabianego (np. Zawierające twarde fazy)

Nieprawidłowe parametry opatrunku

Rozwiązanie:

Dostosuj stężenie CBN:

Zatrzymana stal: 100%-125%

Węglanowanie: 75%-100%

Zmodyfikuj parametry opatrunku:

Zmniejsz szybkość zasilania opatrunku do 0,001 mm/udar

Dostosuj współczynnik prędkości opatrunku do 0,4

Ścierne zrzucanie ziarna

Zjawisko: na powierzchni szlifierki pojawiają się „łysie plamy”

Możliwe przyczyny:

Niewystarczająca siła wiązania

Nadmierne obciążenie uderzenia

Korozja chłodziwa

Rozwiązanie:

Użyj wysokiej wytrzymałości mikrokrystalicznych wiązań ceramicznych

Zoptymalizuj metodę cięcia (użyj pochyłego cięcia, kąt <5 °)

Zmień typ płynu chłodzącego (unikaj dodatków zawierających siarkę)

Problemy z systemem procesowym

Niska wydajność przetwarzania

Zjawisko: 30% spadek szybkości usuwania metalu

Możliwe przyczyny:

Tępość kół szlifowania

Niewystarczająca moc szlifowania

Konserwatywne parametry procesu

Rozwiązanie:

Wdrożyć monitorowanie warunków:

Ustaw próg mocy (85% alarmu o mocy znamionowej)

Użyj akustycznego czujnika emisji do monitorowania warunków szlifowania

Niestabilność wymiarowa

Zjawisko: wymiarowa zmienność partii> 0,005 mm

Możliwe przyczyny:

Skumulowane deformacja termiczna

Błąd systemu pomiaru

Nieskompensowane zużycie kół szlifierskich

Rozwiązanie:

Wdrożyć kompensację temperatury:

Czas rozgrzewania maszyny ≥ 2 godziny

Zainstaluj układ kontroli temperatury otoczenia (20 ± 1 ° C)

Ustanowienie automatycznego mechanizmu odszkodowania:

Wyzwoluj pomiar online co 10 części

Automatycznie popraw współrzędną osi Z za pomocą PLC

Rozwiązywanie problemów z awaryjnym

Crack szlifierski

Środki awaryjne:

Natychmiast naciśnij przycisk zatrzymania awaryjnego

Sprawdź integralność osłony ochronnej

Przyczyny dochodzenia:

Przekroczenie (sprawdź etykietę maksymalnej prędkości)

Nadmierne naprężenie instalacyjne (moment obrotowy kołnierza zgodnie z instrukcją)

Niepowodzenie zacisku obrabiania

Środki awaryjne:

Sprawdź ciśnienie hydrauliczne zacisku po zamknięciu (normalnie 3-5 MPa)

Użyj wtórnego roztworu pozycjonowania (mechaniczne pozycjonowanie pneumatyczne)

Dodaj kontrolę wizualną do kluczowych procesów (w celu potwierdzenia odpowiedniego zacisku)

Zalecenia dotyczące konserwacji zapobiegawczej

Ustal dziennik monitorowania:

Nagraj krzywą siły szlifowania po każdym opatruniu

Trening szlifowania trendów życiowych (zarządzanie wykresami sterującymi)

Zarządzanie częściami zamiennymi:

Utrzymaj narzędzia do szlifowania kół szlifowania (rolki diamentowe)

Części zamienne łożyska wrzeciona (zalecana obowiązkowa wymiana po 8000 godzin)

4. Główne funkcje i zalety ceramicznych szlifierów stożkowych kół CBN

Główne funkcje

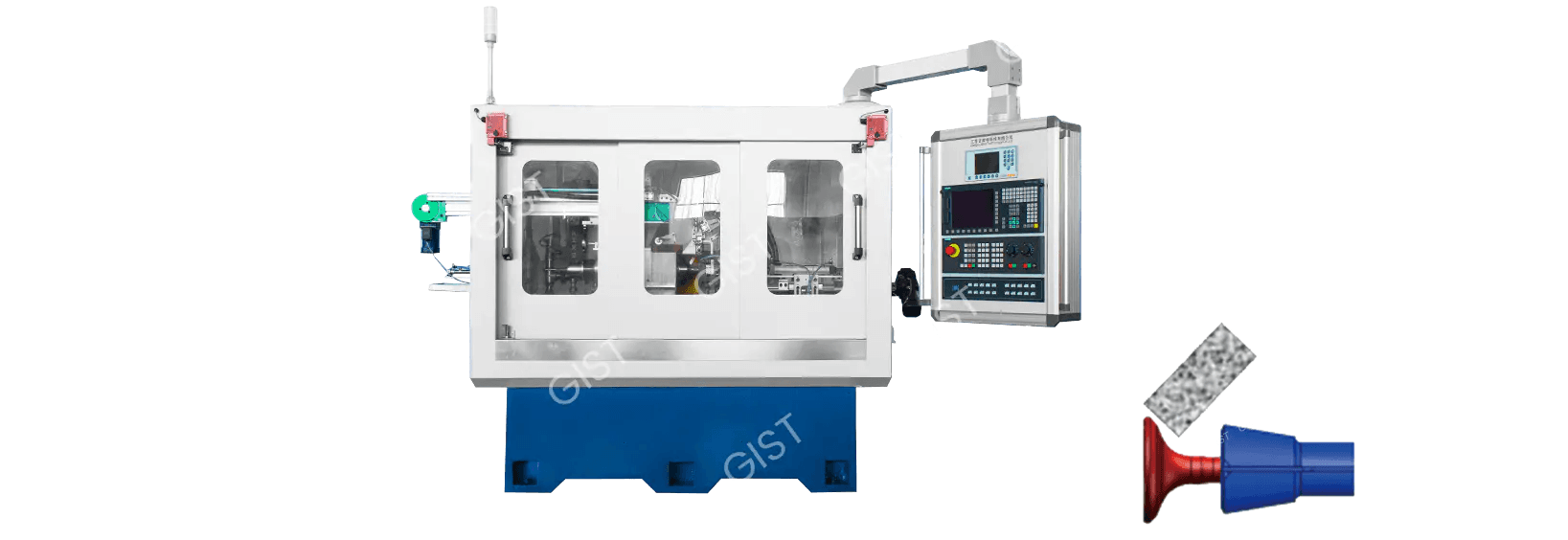

Ceramiczne szlifierki stożkowe CBN Wheel to wysokiej klasy sprzęt specjalnie zaprojektowany do obróbki bardzo precyzyjnych części stożkowych. Ich podstawowe funkcje są następujące:

Formowanie stożkowe o wysokiej precyzy

Osiągnięcie dokładności obróbki na poziomie mikrona (okrągłość ≤ 1 μm, tolerancja kąta stożka ± 0,003 °).

Może przetwarzać różne struktury stożkowe:

Synchronizator przekładni samochodowych

Wartość odporności na silnik samolotów i szyszki groove czopowe

Precyzyjne stożki z wyścigami

Stożki do odniesienia krawędzi narzędzia

Przetwarzanie materiałów trudnych do maszyny

Zaprojektowany do materiałów o wysokiej twardości:

Stalowa stal (HRC60)

Stopy w wysokiej temperaturze (Inconel 718 itp.)

Węglika (YG8 itp.)

Rozwiąż problemy tradycyjnych kół szlifowania „niezdolnego do szlifowania” i podatnych na oparzenia

Połączone możliwości obróbki

Zintegrowany proces przewrotności

Kompletna obróbka wielopoziomowa w jednym konfiguracji zacisków:

Cylindryczna powierzchnia stożka

Zakończenie twarzy

Profilowanie rowka powierzchniowego

Podstawowe zalety

Ultra długotrwała żywotność narzędzi

Element porównawczy	Koło szlifierskie Corundum	Oblolone koło szlifierskie CBN
Ubieranie życia	50 sztuk	2000 sztuk
Całkowita żywotność serwisowa	200 sztuk	50 000 sztuk
Częstotliwość opatrunku	Dwa razy na zmianę	Raz w tygodniu

Doskonała jakość powierzchni

Chropowatość powierzchni RA osiąga 0,1 μm (wykończenie lustra)

Brak głębokości warstwy spalania <2 μm (konwencjonalne kółka szlifierskie> 10 μm)

Naprężenie resztkowe kontrolowane w ramach -200MPa (stan naprężenia ściskającego)

Wydajność obróbki o wysokiej wydajności

Znacząco poprawa szybkość usuwania metalu:

Stal hartowany: 2,5 mm³/mm · s (konwencjonalny proces 0,8 mm³/mm · s)

Węglanowanie: 1,2 mm³/mm · s (konwencjonalny proces 0,3 mm³/mm · s)

Skrócony czas cyklu skrócony o 40%-60%

Rabacie energooszczędne i przyjazne dla środowiska

Porównanie zużycia energii:

Konwencjonalny młynek: 25 kW · H/100 sztuk

Młynek CBN: 8 kW · H/100 sztuk

Redukcja odpadów:

Chipsy z szlifowaniem zmniejszone o 80%

Zużycie chłodziwa zmniejszyło się o 50%

Inteligentna kontrola procesu

Wyposażony w internetowy system pomiarowy (typ laserowy/kontaktowy)

Funkcja kompensacji adaptacyjnej:

Automatycznie koryguje zużycie kół szlifowania

Rekompensata w czasie rzeczywistym za deformację termiczną

Digital Twin System przewiduje wyniki obróbki

Przełom techniczny

Innowacja materialna

Technologia obligacji nano-ceramicznych:

Wytrzymałość na zginanie wzrosła do 180 MPa

Odporność na ciepło wzrosła o 30%

Wielowarstwowe złożone koło szlifierskie:

Warstwa podstawowa: macierz wysokiej jakości

Warstwa przejściowa: materiał gradientu

Warstwa robocza: agregaty mikrokrystaliczne CBN

Innowacje przetwarzania

Technologia szlifowania kriogenicznego:

Temperatura przedmiotu <150 ° C (proces konwencjonalny> 400 ° C) osiągnięte poprzez chłodzenie strumienia wysokociśnieniowego

Technologia tłumienia wibracji:

Aktywny układ tłumienia kontroluje amplitudę wibracji w odległości 0,5 μm

Integracja sprzętu

Funkcja łączenia pięcioosiowego:

Maksymalna liczba połączeń osi: x/y/z/osi/środek

Dokładność pozycjonowania: 5 μm 5 μm/300 mm

Projekt modułowy:

Szybka wymiana koła szlifowania (<10 minut)

Opcjonalne moduły funkcji obracania/frezowania

Wartość aplikacji branżowej

Produkcja motoryzacyjna

Synchronizator transmisji stożka:

Dokładność obróbki poprawiła się do DIN 5

Koszt jednostkowy zmniejszony o 35%

Nowy pojazd energetyczny Silnik Stożek Stożek:

Osiągnąć tolerancję dopasowania 0,005 mm

Wyeliminuj problem hałasu związany z tradycyjnym montażem

Aerospace

Wpust z ostrzem silnika i obróbka czopowa:

Życie zmęczeniowe wzrosło o 3 razy

Cykl obróbki zmniejszony z 8 godzin do 2,5 godziny

Stożek o nośnym krawędzi do lądowania:

Integralność powierzchni spełnia standardy AMS2420

Wskaźnik złomu zmniejszył się z 15% do 0,5%

Produkcja narzędzi

Węglowodanie kątowe obróbka kątowa:

Najnowocześniejsze ząbkowanie <3 μm

Żywotność narzędzi wzrosła o 50%

Udajne nożyce z mielenia z zwężającymi się shanksami:

Obszar kontaktu> 90%

Powtarzalność zacisku 1 μm

Przyszłe kierunki rozwoju

Inteligentne aktualizacje:

Zintegrowany system optymalizacji procesów AI

Opracowanie samozwańczego modelu prognozowania kół szlifowania

Zielona produkcja:

Przełom technologii szlifowania na sucho

Opracowanie degradowalnych materiałów spoiwa

Ultra-precyzyjna obróbka:

Osiągnięcie chropowatości powierzchni w nanoskali (RA <0,05 μm)

Opracowanie procesów usuwania poziomu atomowego

5. Wspólny przewodnik rozwiązywania problemów i konserwacji ceramicznych maszyn do szlifowania szlifierki CBN CBN Precision

Diagnoza i rozwiązywanie problemów typowych problemów

Rozwiązywanie problemów Nieprawidłowa dokładność obróbki

Nieprawidłowa dokładność obróbki przejawia się głównie jako nadmierny kąt stożka i słabą okrągłość. Nadmierny kąt stożka zazwyczaj odnosi się do odchylenia ponad ± 0,01 ° między faktycznym kątem stożka a zapotrzebowaniem na projekt, podczas gdy słaba okrągłość wskazuje na odchylenie o więcej niż 2 μm od obrabianego przekroju okrągłego.

W przypadku nadmiernego kąta stożkowego dokładność geometryczna narzędzia maszynowego musi zostać najpierw skalibrowana. Zaleca się zastosowanie interferometru laserowego do sprawdzenia prostopadłości każdej osi maszyny, szczególnie prostopadłości między osiami x i z. Test ten należy wykonać po ustabilizowaniu się temperatury pracy maszyny, zwykle wymagającej przebiegu rozgrzewki wynoszących 1-2 godziny. Jeśli wykryto odchylenie prostopadłości, należy je poprawić zgodnie z instrukcjami producenta maszyn. Zasadniczo osiąga się to poprzez dostosowanie prześwitu szyny prowadzącej do 0,005-0,01 mm.

Sos o szlifowaniu kół jest również znaczącym czynnikiem wpływającym na dokładność kąta stożkowego. Zaleca się sos w rolkach diamentowych o prędkości sosu 0,002-0,005 mm. Po ubraniu wymagane są co najmniej trzy bez iskierki cykli polerowania, aby zapewnić jednorodność i ostrość ziarna ściernego na powierzchni szlifierskiej. W przypadku bardzo precyzyjnych stożków zaleca się przetestowanie szlifowania jednego lub dwóch elementów obróbki przed ostateczną obróbką. Dopiero po uzyskaniu zadowalających pomiarów może rozpocząć się masowa produkcja.

Słabość jest często ściśle związana ze stanem wrzeciona narzędzi maszynowych. Najpierw sprawdź bieg promieniowy wrzeciona, który nie powinien przekraczać 0,003 mm za pomocą wskaźnika wybierania. Jeśli ta wartość zostanie przekroczona, łożyska wrzeciona mogą wymagać wymiany. Ponadto koło szlifierskie musi być dynamicznie zrównoważone do standardów G1.0, z niezrównoważonym kontrolowanym w odległości 0,4 g · mm/kg. W przypadku szybkiego szlifowania (prędkości liniowe przekraczające 80 m/s) do monitorowania i regulacji w czasie rzeczywistym do monitorowania i regulacji w czasie rzeczywistym.

Zwracanie się do wad jakości powierzchni

Wady jakości powierzchni zazwyczaj obejmują znaki gadania, oparzenia i nadmierną szorstkość. Znaki gadania można podzielić jako regularne i losowe.

Zwykłe znaki gadania zwykle wydają się być jednolite, okresowe paski o długości fali między 0,1 a 0,5 mm. Ten rodzaj problemu jest przede wszystkim spowodowany wibracją systemu. Środki leczenia obejmują: precyzyjnie zrównoważenie szlifierskiego koła, aby zapewnić, że spełnia standardy G1.0; dostosowanie prędkości wrzeciona i zastosowanie analizy widma FFT w celu zidentyfikowania częstotliwości rezonansowych, aby uniknąć czułej prędkości; oraz sprawdzenie podkładu maszynowego w celu zapewnienia poziomów wibracji poniżej 2 μm/s.

Losowe znaki gadania pojawiają się jako nieregularne znaki powierzchniowe, często wskazując możliwe zużycie łożyska wrzeciona. Łożyska należy sprawdzić i wymienić w razie potrzeby. Podczas wymiany zwróć uwagę na obciążenie wstępne łożyska. Nadmierne obciążenie wstępne może prowadzić do przedwczesnej awarii łożyska.

Oparzenia powierzchniowe są przede wszystkim spowodowane nadmiernymi temperaturami w obszarze szlifowania. Roztwory obejmują: zwiększenie natężenia przepływu płynu chłodzącego do co najmniej 2 l/min na milimetr szerokości koła szlifowania; Sprawdzanie pozycji dyszy płynu chłodzącego, aby upewnić się, że jest ona wyrównana ze strefą kontaktu z szlifowaniem; Optymalizacja parametrów szlifowania, odpowiednio zmniejszanie szybkości zasilania i zwiększenie liczby cykli polerowania. W przypadku ciężkich oparzeń konieczne może być zastąpienie oblotyczonego koła szlifowania CBN o wyższej przewodności cieplnej.

Nadmierna chropowatość jest często związana ze stanem koła szlifierskiego. Gdy żniwo szlifierskie staje się matowe, chropowatość powierzchni znacznie się pogarsza. Konieczne jest ubieranie się szlifowania, a po ubraniu należy wykonać szlifowanie testowe w celu zweryfikowania stanu. Jeśli problem będzie się powtarzał, rozważ przejście na drobnoziarniste koło szlifierskie lub zmniejszenie szybkości zasilania o 50%.

Zwracanie się do nieprawidłowości szlifierskich

Nieprawidłowości do szlifowania objawiają się przede wszystkim jako nadmierne zużycie i utrata ziarna ściernego. Nadmierne zużycie koła szlifierskiego oznacza, że jego żywotność jest znacznie niższa niż oczekiwano, potencjalnie osiągając tylko 50% lub jeszcze mniej normalnej żywotności.

Główne przyczyny nadmiernego zużycia obejmują niewłaściwe stężenie ścierne, zmiany właściwości materiału obrabianego i nieprawidłowe ustawienia parametrów opatrunku. W przypadku materiałów trudnych do maszyny, takich jak stal hartowanej, zaleca się użycie szlifowania z stężeniem CBN od 100% do 125%. Podczas obróbki stopów zawierających fazy twardych stężenie można zmniejszyć do 75% do 100%. Jeśli chodzi o parametry opatrunku, zasilacz dressowa należy zmniejszyć do 0,001 mm/skok, a współczynnik prędkości opatrunku należy dostosować do około 0,4.

Zrzucanie piaska objawia się jako zlokalizowane „łysie plamy” na powierzchni szlifierskiej. Te zlokalizowane „łysie plamy” są zwykle związane z niewystarczającą wytrzymałością wiązania, nadmiernym obciążeniami uderzeniowymi podczas obróbki lub korozją chłodziwa. Roztwory obejmują: przejście na szlifowanie z wysokiej wytrzymałości mikrokrystalicznego wiązania ceramicznego; optymalizacja ścieżki obróbki, używając opaskowego wejścia mniejszej niż 5 °, aby uniknąć uderzenia spowodowanych cięciami prawej kątów; i sprawdzanie składu płynu chłodzącego, aby uniknąć używania chłodziwa zawierających kolejne dodatki, takie jak siarka.

Plan awaryjny

Odpowiedź kryzysowa złamania koła szlifowania

W przypadku pęknięcia koła szlifierskiego operator powinien natychmiast aktywować przycisk zatrzymania awaryjnego, aby odłączyć zasilanie maszynowi. Następnie sprawdź integralność osłony ochronnej, aby upewnić się, że żadne latające resztki nikogo zraniły. Dochodzenie w sprawie wypadków powinno koncentrować się na: czy prędkość szlifowania kółka przekracza maksymalną prędkość określoną na etykiecie; czy płaskość montażu kołnierza wynosi 0,01 mm; oraz czy szlifierskie koło jest wygasane, czy niewłaściwie przechowywane.

Odpowiedź na zaciskanie obrabia

Niepowodzenie zacisku obrabiania może prowadzić do poważnych zagrożeń bezpieczeństwa i awarii obrabiania. Miary ulepszeń obejmują przyjęcie podwójnego układu pozycjonowania: pozycjonowanie mechaniczne w celu zapewnienia pozycji odniesienia, zacisku hydraulicznego w celu zapewnienia pierwotnej siły zacisku oraz blokowanie pneumatyczne jako funkcję bezpieczeństwa. Kontrola wizualna można również dodać, aby potwierdzić, że obrabianie stado jest na miejscu przed przetworzeniem.

Wspólne rozwiązania problemowe:

Objaw	Możliwa przyczyna	Rozwiązanie
Fale powierzchniowe obrabia	Zużycie nierównowagi/łożyska wrzecion	Remalance/zastąpienie łożyska
Dokładność kąta stożkowego przekracza	Utrata dokładności geometrycznej maszyny	Ponowne kalibruj poziom maszynowy i przewodniki
Nadmierne zużycie kół szlifowania	Nadmierne parametry szlifowania	Zmniejsz prędkość liniową o 15%-20%
Obrabia powierzchnia oparzenia	Niewystarczająca temperatura chłodzenia/szlifowania	Zwiększ przepływ chłodzenia/Wymień na czas
Zmniejszona wydajność szlifowania	Zatkane porty do szlifierów	Wyczyść lub przywróć za pomocą specjalnego pręta czyszczącego

System konserwacji zapobiegawczej

Kluczowe punkty konserwacji codziennej konserwacji

Codzienna konserwacja jest niezbędna do zapewnienia długoterminowego, stabilnego działania sprzętu. Przed rozpoczęciem każdej zmiany pracy należy przeprowadzić następujące kontrole: Należy sprawdzić stężenie płynu chłodzącego za pomocą refraktometru, aby zapewnić, że stężenie pozostało w zakresie 4–6%; Należy sprawdzić ciśnienie w systemie powietrznym, aby utrzymać ciśnienie robocze 0,5-0,7 MPa; a szlifowanie powinno być wizualnie sprawdzane pod kątem pęknięć, defektów lub innych nieprawidłowości.

Konserwacja po przesunięciu jest równie ważna i obejmuje: czyszczenie bentu roboczego i separatora magnetycznego w celu usunięcia metalowych układów i nagromadzenia ściernego; wycieranie strażników przewodników, aby zapobiec wejściu na układy przewodników; Rejestrowanie danych opatrunku kół i liczby obrabianych przetwarzanych podczas zmiany oraz utrzymanie pełnego rekordu operacji sprzętu.

Okresowy plan konserwacji

Cotygodniowa konserwacja koncentruje się na sprawdzaniu systemu smarowania przewodnika, aby upewnić się, że poziom smaru wynosi co najmniej 80% i że linie smarowania są niezakłócone. Układ hydrauliczny powinien być dokładnie dokładnie sprawdzany, koncentrując się na różnicy ciśnienia filtra. Jeśli różnica ciśnienia przekracza 0,3 MPa, filtr musi zostać wymieniony.

System wrzeciona powinien być profesjonalnie sprawdzony kwartalnie, przy użyciu bardzo precyzyjnego mikrometru do pomiaru biegania promieniowego wrzeciona, który nie powinien przekraczać 0,002 mm. Należy również sprawdzić wzrost temperatury wrzeciona; Nie powinien przekraczać 15 ° C po czterech godzinach ciągłej pracy. Roczna konserwacja wymaga od profesjonalnego technika wykonania pełnej kalibracji maszyn do maszyn i przywrócenia wszelkiej dokładności pozycjonowania do standardów fabrycznych.

Kluczowe zarządzanie życiem

Jako komponent rdzenia, łożyska wrzeciona zaleca się zastąpienie po 8 000 godzin pracy, niezależnie od stanu powierzchni. Suwaki przewodników zwykle mają pięć lat życia i należy je szybko wymienić, aby uniknąć utraty dokładności. Kołnierz szlifierski należy sprawdzać moment obrotowy co 2000 godzin, aby zapewnić bezpieczną i niezawodną instalację. Chłód należy całkowicie wymieniać co trzy miesiące, aby zapobiec pogorszeniu, które wpływa na wydajność obróbki.

Ceramiczny przewodnik po szlifowaniu CBN CBN Precision Cone

Kategoria konserwacji	Element konserwacji	Szczegóły i standardy operacji	Cykl	Zapis Wymagania
Codzienne utrzymanie	Kontrola chłodziwa	Sprawdź stężenie (4%-6%), pH (8,5-9,5), dokładność filtracji ≤ 25 μm	Na zmianę	Rekord koncentracji i zanieczyszczeń
	Szlifowanie kółku wizualnego	Sprawdź pęknięcia, wady i luźne cząstki ścierne oraz czyste otwory powietrza (0,6 MPa pistoletu powietrznego).	Każda zmiana	Rób zdjęcia i archiwusz wszelkie nieprawidłowości.
	Sprawdź układ ciśnienia powietrza.	Upewnij się, że ciśnienie wynosi od 0,5-0,7 MPa i że w rurociągu nie ma wycieków.	Każda zmiana	Zapisz wartość ciśnienia.
Cotygodniowa konserwacja	Smarowanie kolei prowadzącej	Dodaj specjalny tłuszcz, wypełnij ≥ 80%	Tygodnik	Zapisać punkty smarowania i kwoty
	Kontrola układu hydraulicznego	Sprawdź różnicę ciśnienia filtra (<0,3 MPa) i poziom oleju w zaznaczonym zakresie.	Tygodnik	Zapisz różnicę ciśnienia i poziom oleju.
	Szlifowanie kół dynamicznej kontroli równowagi.	Użyj dynamicznego równoważenia do kalibracji do G1.0 (niezrównoważenie ≤ 0,4 g · mm/kg).	Co tydzień lub po zmianie koła szlifierskiego.	Nagrywać niezrównoważanie.
Konserwacja miesięczna	Kontrola dokładności wrzeciona	Zmierz Radialny Runout (≤0,003 mm) i play osiowe (≤0,002 mm)	Miesięczny	Zapisz raport inspekcji
	Wymiana chłodziwa	Całkowicie wymień płyn chłodzący i wyczyść rury i zbiornik.	Co trzy miesiące	Zapisz datę wymiany i numer modelu.
	Kalibracja dokładności geometrycznej narzędzia maszynowego.	Sprawdź pionowość każdej osi za pomocą interferometru laserowego (oś x/z ≤ 0,005 mm/300 mm).	Kwartalny	Utrzymuj certyfikat kalibracji w pliku.
Roczna konserwacja	Przegląd pełnej maszyny	Obejmuje szlifowanie szyn prowadzących, regulację obciążenia śrubowego i testowanie izolacji układu elektrycznego	Rocznie	Kompletny raport z konserwacji
Kluczowe zarządzanie życiem	Wymiana łożyska wrzeciona	Obowiązkowa wymiana po 8 000 godzin pracy, przy użyciu łożysk ceramicznych	Zgromadzone przez godziny	Nagrywać czas wymiany i partia
	Wymień szyny prowadzące i suwaki	Zastępować co 5 lat lub gdy rozwija się znacząca gra	5 lat	Zapisz powód wymiany
	Kalibracja kołnierza szlifierskiego	Sprawdź płaskość (≤ 0,01 mm). Moment śruby musi być zgodny z instrukcjami producenta.	Co 2000 godzin	Zapisz wartość momentu obrotowego
Reakcja awaryjna	Crack szlifierski	Natychmiast zatrzymaj maszynę → Sprawdź osłonę ochronną → Sprawdź problemy z prędkością/instalacją → Wymień koło szlifierskie	W przypadku pęknięcia	Wypełnij raport z incydentu
	Niepowodzenie zacisku obrabiania	Maszyna Stop → Sprawdź ciśnienie zacisku (3-5 MPa) → Zwiększ kontrolę wizualną → Optymalizacja pozycjonowania	Kiedy tak się stanie	Nagrywać środki naprawcze

Środki ostrożności w zakresie konserwacji:

Bezpieczeństwo Najpierw: przed konserwacją odłącz zasilanie i zwolnij ciśnienie. Nosić sprzęt ochronny.

Narzędzia: Użyj zalecanych przez producenta narzędzi inspekcyjnych (takich jak interferometry laserowe i dynamiczne wyważające).

Dane identyfikowalność: W przypadku każdej operacji konserwacji wymagane jest potwierdzenie podpisu, a dane będą archiwizowane przez co najmniej trzy lata.

Nieprawidłowe ostrzeżenie: Natychmiast zamknij maszynę do badania, czy wykryto problemy, takie jak zwiększone wibracje lub nieprawidłowe wzrost temperatury.

6. Ceramiczne CBN szlifierskie kółko precyzyjne stożkowe stożki FAQ

Jakie są zalety oblotyfikowanych kół szlifowania CBN na tradycyjnych kół szlifowania?

Odpowiedź:

Niezwykle długie życie: twardość CBN jest druga tylko dla diamentu, a jego odporność na zużycie jest ponad 100 razy większa niż w przypadku kół szlifowania Corundum, znacznie zmniejszając częstotliwość wymiany.

Wysoka stabilność termiczna: CBN może wytrzymać temperatury do 1400 ° C, zapobiegając oparzeniu przedmiotu (konwencjonalne kółka szlifierskie zawiedzie w temperaturze 800 ° C).

Wysoka precyzyjna retencja: wiązanie witrynowane wykazuje doskonałą sztywność, stabilne siły szlifowania i może osiągnąć okrągłość stożkowa mniejsza niż 1 μm.

Wysoka wydajność: Wskaźniki usuwania metalu są zwiększone o 30%-50%, co czyni go odpowiednim do matrycy, takich jak stalowa stal i stopy o wysokiej temperaturze.

Jak wybrać odpowiednie oblotyczone koło szlifierskie CBN? Odp.: Poniższe parametry należy dostosować na podstawie materiału obrabianego i wymagań precyzyjnych:

Rozmiar ziarna:

Grube szlifowanie (RA 0,8 μm): #80- #120

Drobne szlifowanie (RA 0,1 μm): #400- #2000

Stężenie:

Stalowa stal: 100%-150%

Węglanowanie: 75%-100%

Spoiwo:

Ceramika w fazie szklanej: ogólny zastosowanie

Mikrokrystaliczna ceramika: wymagania dotyczące wysokiej wytrzymałości

Jak rozwiązać znaki gadania podczas szlifowania stożkowego?

Odp.: Rozwiązywanie problemów:

Bilansowanie dynamiczne: Koło szlifierskie musi mieć stopień G1,0 (niezrównoważenie ≤ 0,4 g · mm/kg).

Sprawdź łożyska wrzeciona: Wymień, czy bieganie promieniowe> 0,003 mm.

Dostosuj parametry:

Zmniejsz prędkość liniową o 10% -15% (np. Od 120 m/s do 100 m/s).

Zmniejsz wskaźnik zasilania do 50% pierwotnej wartości.

Zoptymalizuj zaciskanie: zwiększ punkty wsparcia przedmiotu obrabianego i zmniejsz zwis.

Jaka może być przyczyna nagłego zmniejszenia życia kół szlifowania?

Odpowiedź: Wspólne przyczyny i rozwiązania:

Przyczyna	Rozwiązanie
Nadmierne parametry szlifowania	Zmniejsz prędkość linii lub szybkość zasilania
Niewystarczające stężenie chłodziwa (<4%)	Uzupełnij koncentrat do 6%
Zatkane porty do szlifierów	Oczyść z wysokim ciśnieniem 0,6 MPa
Zmień materiał obrabiany (zawiera fazę twardą)	Użyj wyższego stężenia (150%) lub drobniejszych koła szlifierskiego

Jak mogę uniknąć oparzeń obrabianych podczas szlifowania stożkowego?

Odpowiedź:

Optymalizacja chłodzenia:

Szybkość przepływu ≥ 15 l/min · mm (szerokość szlifowania)

Użyj wewnętrznie chłodzonego koła szlifierskiego lub podwójnej dyszy (kąt 15 °)

Dostosowanie procesu:

Zwiększ liczbę cykli polerowania (≥ 3 szlifowania bez iskrzy)

Zmniejsz stopę zasilania o 30%

Wybór koła szlifowania:

Użyj szlifowania z wysoką porowatością (30%-40%), aby zwiększyć rozpraszanie ciepła.

Jak mogę rozwiązać odchylenia kąta stożkowego (> ± 01 °) po obróbce?

Odpowiedź:

Kalibracja dokładności geometrycznej maszyny:

Użyj interferometru lasera, aby sprawdzić prostopadłość osi x/z (błąd ≤ 0,005 mm/300 mm).

Poprawienie kąt sosu szlifierskiego:

Użyj standardowego bloku kątowego, aby kalibrować komoda w rolce. Sprawdź sztywność urządzenia:

Kontroluj siłę zacisku przy 3-5 MPa, aby zapobiec deformacji obrabiania.

Czy witrynowane koło szlifierskie CBN wymaga specjalnego opatrunku?

Odpowiedź:

Narzędzie do opatrunku: zalecane są rolki diamentowe (długie życie i wysoka precyzja).

Ustawienia parametrów:

Szybkość zasilania sosu: 0,002-0,005 mm/udar mózgu

Współczynnik prędkości opatrunku: 0,4 do 0,8 (współczynnik prędkości liniowej szlifowania do wałków)

Wymagania dotyczące szlifowania: Po ubraniu wymagane są trzy przepustki bez iskier.

Jakie korekty są wymagane po zainstalowaniu koła szlifierskiego?

Odpowiedź:

Test biegu jałowego: Zwiększ prędkość stopniową do prędkości roboczej i uruchom przez 30 minut.

Dynamiczne równoważenie: Użyj internetowego balansu, aby dostosować się do G1.0.

Weryfikacja szlifowania testu:

Przetwarzaj 2-3 próbki i sprawdź wymiary i jakość powierzchni.

Drobno dostosuj ilość opatrunku lub parametry szlifowania w oparciu o wyniki.

7. Typowe problemy i roztwory podczas obsługi ceramicznych maszyn do szlifowania stożka z szlifowaniem CBN

Problemy z jakością powierzchni

Zwykłe znaki gadania

Charakterystyka: okresowe prążki o długości fali 0,1-0,5 mm

Zaradzić:

Sprawdź wibracje podkładowe (powinno wynosić ≤2 μm/s)

Dostosuj prędkość, aby uniknąć częstotliwości rezonansowych

Użyj nierównomiernie rozmieszczonego koła szlifierskiego (spiralny flet)

Oparzenie powierzchni

Kryteria: warstwa przebarwienia tlenu

Kluczowe środki zaradcze:

Zwiększ szybkość przepływu chłodziwa do ≥15 l/min · mm

Przyjmij wewnętrznie chłodzony konstrukcja kół szlifowania

Zmniejsz wskaźnik zasilania o 30% i dodaj trzy dodatkowe podania polerowania

Nieprawidłowości koła szlifowania

Nieprawidłowe zużycie

Typowy przypadek: żywotność maleje o ponad 50%

Rozwiązanie optymalizacji:

Dostosuj stężenie CBN (100-125% dla stali zahartowanej)

Zmodyfikuj parametry opatrunku (szybkość zasilacza ≤ 0,001 mm/skok)

Ścierne zrzucanie ziarna

Objaw: na powierzchni szlifierki pojawiają się „łysie plamy”

Przyczyna główna:

Wady siły wiązania

Uderzenie w kąt kątów prawej

Metody poprawy:

Użyj mikrokrystalicznego ceramicznego koła szlifowania

Przyjmij metodę cięcia nachylenia <5 °

Problemy z systemem procesowym

Niestabilność wymiarowa

Kluczowe punkty kontrolne:

Kontrola temperatury otoczenia przy 20 ± 1 ° C

Wyzwolenie od kompensacji pomiaru online co 10 sztuk

Ustanowić model kompensacji deformacji termicznej

Rozwiązywanie problemów z awaryjnym

Crack szlifierski

Procedury awaryjne:

Natychmiastowy zatrzymanie awaryjne

Sprawdź integralność osłony ochronnej

Sprawdź, czy prędkość przekracza limit

Latający przedmiot obrabia

Środki zapobiegawcze:

Użyj podwójnego pozycjonowania mechanicznego i hydraulicznego

Zainstaluj wizualny system potwierdzenia

Zalecenia dotyczące optymalizacji konserwacji

Codzienna inspekcja:

Stężenie chłodziwa (4-6%)

Wygląd kół szlifowania (pęknięcia/defekty)

Okresowa konserwacja:

Cotygodniowe: smarowanie przewodników (wypełnienie tłuszczu ≥ 80%)

Miesięczne: kontrola biegania wrzeciona (≤ 0,003 mm)

Dodatek: Szybka tabela diagnozy

Opis problemu	Elementy kontroli priorytetowej	Limit czasu
Znaki gadania	Dynamiczne równoważenie/łożyska	W ciągu 2 godzin
Burns	System chłodzenia	Natychmiastowe zamknięcie
Przekroczenie wymiarowe	Kompensacja temperatury	Rozwiązuj podczas zmiany

Wrodzone zalety określone przez właściwości materialne

Niezastąpione superabrazy

CBN (azotek boru sześciennego) ma twardość 4500 hV, drugie tylko do diamentu, ale jego stabilność w wysokiej temperaturze (1400 ° C) znacznie przekracza twardość diamentu (która utlenia się w 800 ° C).

Typowe porównanie: podczas obróbki stali hartowanej (HRC 60) żywotność koła CBN jest 100 razy większa niż koło korundowe.

Synergistyczne działanie wiązań witrynowanych: Mikrokrystaliczna struktura ceramiczna łączy sztywność (moduł sprężysty 100 GPa) z właściwościami samoreżyserującymi.

Kontrolowana porowatość (5%-40%) poprawia rozpraszanie ciepła w porównaniu z wiązaniami żywicy/metali.

Przełom w precyzyjnym zatrzymaniu

Stabilność na poziomie nano

Wskaźnik utraty ziarna ściernego <0,1%/godzinę, zapewniając, że nawet po 2000 cyklach:

Okrągłość ≤ 1 μm

Tolerancja kąta stożka ± 0,003 °

Kontrola deformacji termicznej

Przewodność cieplna wynosi 1300 W/(m · k), a temperatura strefy szlifowania jest o 200 ° C niższa niż w przypadku kół szlifowania Corundum.

Zmierzone dane: Temperatura powierzchni przedmiotu <150 ° C podczas szlifowania stopów tytanowych (konwencjonalne procesy> 400 ° C)

Wygląda na przyszłość ewolucji technologicznej

Naturalne dopasowanie do inteligentnego szlifowania

Bardzo przewidywalne zachowanie zużycia, odpowiednie dla:
