Nowa era w szlifowaniu materiałów nadprzeciętnych: Analiza zalet stosowania ceramicznych kół szlifowania CBN w beznadziejnych maszynach do szlifowania

1. Charakterystyka techniczna ceramicznych maszyn do szlifowania kół szlifowania CBN

Podstawowe cechy techniczne oblotyczonych kół szlifierów CBN

Bardzo wysoka twardość i odporność na zużycie

Twardość CBN zajmuje drugie miejsce w Diamond (Microardness HV 4000-5000) i znacznie wyższa niż zwykły Corundum (HV 2000-2200). Może skutecznie mielić materiały nadprzewodnikowe, takie jak stalowa stal (HRC 60 i nowsza), cementowany węglika i ceramika, z szybkością zużycia, która ma tylko 1/5-1/10 kół szlifierskich.

Doskonała stabilność termiczna

Koła szlifierujące CBN wiązane CBN utrzymują stabilną wydajność poniżej 1000 ° C. Ich współczynnik rozszerzalności cieplnej (3,5 × 10⁻⁶/° C) jest znacznie niższy niż w przypadku wiązań metalowych, minimalizując deformację termiczną podczas szlifowania i zapobiegając oparzeniom przedmiotu.

Samokreśniająca i kontrolowana mikrostruktura

Wiązanie oblączone tworzy porowatą strukturę poprzez spiekanie w wysokiej temperaturze, umożliwiając łatwe rozprzestrzenianie się ziaren ściernych po pasywacji, utrzymując ich ostrość. Dostosowując porowatość (5%-30%) i wzór wiązania (taki jak Al₂o₃-Sio₂), można dostosować twardość i zdolność do trzymania wiórów szlifowania.

Zatrzymanie wysokiego kształtu

Tradycyjne szlifierki są podatne na zużycie profilu podczas szlifowania, podczas gdy obletrowane koła szlifierskie CBN oferują ponad trzykrotnie lepszą retencję kształtu, co czyni je szczególnie odpowiednim do wysokiej precyzyjnej szlifowania środkowego (np. Okrągłość wałka ≤ 1 μm).

Zalety techniczne objętych kół szlifowania CBN dla bezwzględnych maszyn do szlifowania

Znacząco poprawiła wydajność przetwarzania

Współczynnik szlifowania (wartość G): koła szlifierujące CBN mogą osiągnąć 2000-5000 (w porównaniu do 100-300 dla kół szlifowania Corundum), zwiększając szybkości usuwania materiału o 3-5 razy.

Prędkość liniowa: obsługuje szybkie szlifowanie 80-120 m/s (w porównaniu z 60 m/s dla konwencjonalnych kół szlifowania), skracając jednoczęściowy czas przetwarzania.

Poprawa jakość powierzchni i precyzja

Chropowatość (RA): Drobne szlifowanie może osiągnąć 0,1-0,2 μm, lepszy od 0,4 μm osiągniętego za pomocą szlifowania Corundum.

Spójność wymiarowa: Tolerancje produkcji masy można kontrolować w ciągu ± 2 μm.

Zmniejszony całkowity koszt

Chociaż koła z szlifowaniem CBN są droższe na jednostkę, oferują one żywotność 6-12 miesięcy (w porównaniu z zaledwie 1-2 tygodni dla kół szlifowania Corundum), zmniejszając potrzebę zmian kół o 90%i całkowite koszty o 30–50%.

Typowe przypadki aplikacji

Przypadek 1: Masowe szlifowanie wałków łożyskowych

Materiał: stal łożyska GCR15 (HRC 62)

Koło szlifierskie: ceramiczny CBN #180, 100% stężenie

Wynik: okrągłość ≤ 0,8 μm, RA 0,15 μm i 2-krotny wzrost dziennej mocy wyjściowej

Przypadek 2: Szlifowanie wału narzędzia węglika

Wyzwanie: konwencjonalny okres szlifierski tylko 4 godziny

Rozwiązanie: Przełączanie na ceramiczne koło szlifierskie CBN #320

Wynik: Żywotność przedłużona do 120 godzin, a prostość narzędzi osiągnęła 0,005 mm

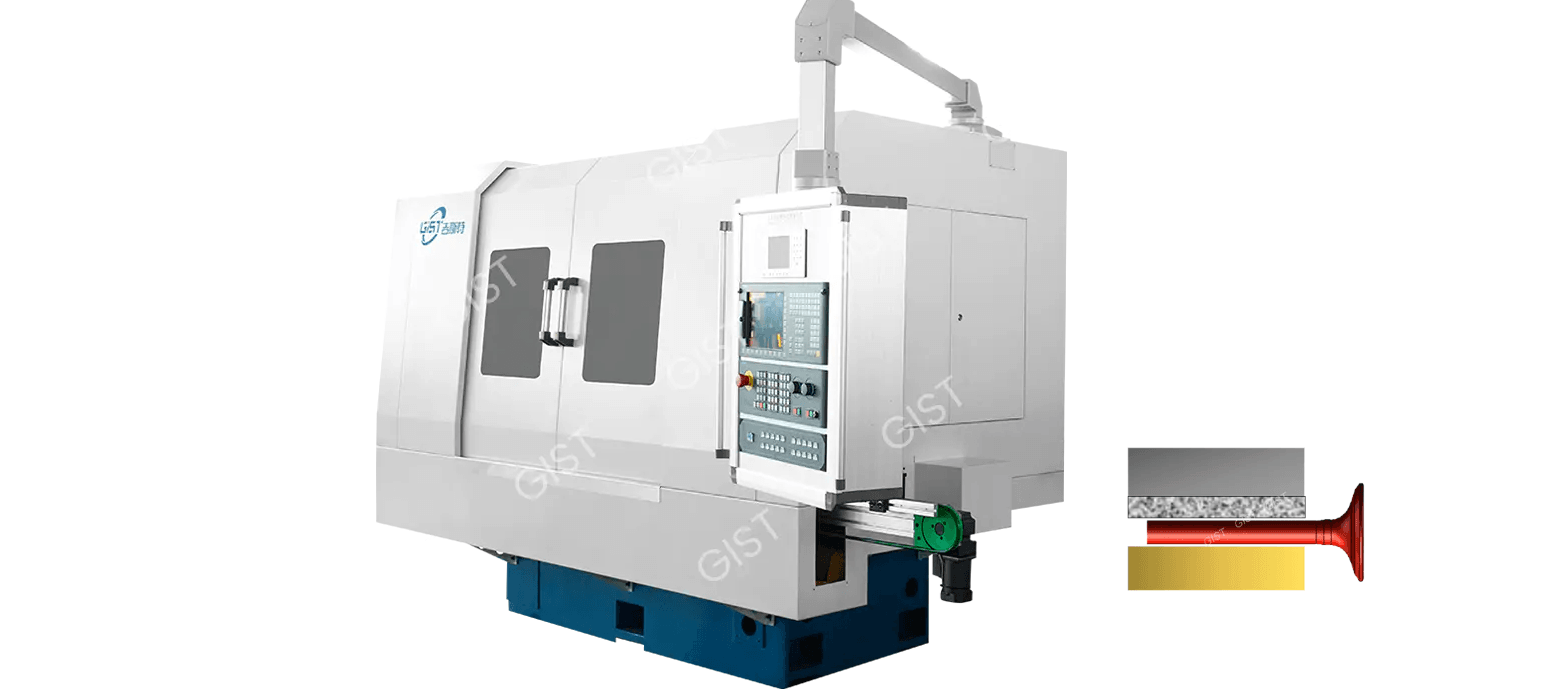

2. Zasada pracy ceramicznych maszyn do szlifowania kół szlifowania CBN

Struktura systemu i podstawowy układ

Ceramiczne maszyny do szlifowania szlifierów CBN CBN składają się z trzech podstawowych elementów:

Koło szlifierskie: witrynowane koło szlifierskie CBN (średnica 400-600 mm) odpowiedzialne za główny ruch szlifowania

Koło prowadzące: gumowe lub żywiczne koło szlifierskie (średnica 200-300 mm) przechylone 1-5 ° w celu obracania i zasilania przedmiotu obrabianego

Wsparcie do obrabiania: składa się z przedniej płyty prowadzącej, tylnej płyty prowadzącej i płyty podporowej. Tworząc stabilny system wsporniczy w kształcie litery V

Typowe parametry układu:

Szlifowanie prędkości liniowej: 45-60 m/s (odpowiadające prędkości obrotowej 1500-2500 obr/min)

Prędkość kół prowadzącego: 20-50 obr./min (nieskończenie regulowana)

Obrabia Wysokość środka: 15% -25% średnicy przedmiotu obrabianego

Szlifowanie kinematyki

Główny system ruchu:

Obrót zgodnie z ruchem wskazówek zegara ceramicznego szlifowania CBN. Dokładność prędkości, kierowana silnikiem o zmiennej częstotliwości, jest kontrolowana w granicach ± ​​0,5%.

System ruchu pasz:

Kąt pochylenia osi przewodnika α (zwykle 1-5 °).

Prędkość powierzchni koła prowadzącego rozkładana na:

Komponent obwodowy: vwork = vguide × cosα (obracanie przedmiotu obrabianego)

Składnik osiowy: vfeed = vguide × sinα (napędza przedmiot obrabia)

Mechanizm zaokrąglenia obrabianego:

Obrabia tworzy trójkątny wzór kontaktu z kołem szlifierskim i kołem prowadzącym.

Zasada szlifowania priorytetowego o wysokim punkcie: Występy powierzchniowe najpierw skontaktuj się z kołem szlifierskim i są usuwane.

Wielokrotne obroty średnie błędy na zewnątrz, ostatecznie osiągając wysoką okrągłość.

Specjalny mechanizm roboczy oblotyfikowanych kół szlifierskich CBN

Mikroskopowe zachowanie cięcia:

Twardość ziarna ściernego CBN (8000 HV) jest znacznie wyższa niż w przypadku materiału obrabianego (stalowa stal, około 800 godzin).

Grubość cięcia pojedynczego ziarna ściernego wynosi tylko 0,1-5 μm.

Temperatura strefy szlifowania jest o 150-200 ° C niższa niż w przypadku konwencjonalnych kół szlifowania.

Zasada samokreślająca:

Umiarkowane zużycie wiązanego wiązania powoduje usunięcie matowych ziaren ściernych. Ciągłe narażenie nowych zbóż ściernych utrzymuje ostrość.

Specjalna struktura porów (15-35% porowatość) zapewnia wystarczającą przestrzeń chipów.

Wymiarowa kontrola dokładności:

Niezwykle niskie zużycie koła szlifierskiego (0,1-0,3 μm/kawałek).

System automatycznego kompensacji dostosowuje kanał oparty na pomiarach online.

Szybka stabilność

Dozwolone prędkości liniowe 80-120 m/s (konwencjonalne koła szlifierskie ≤ 60 m/s)

Wysoka sztywność wiązania witrynowanego hamuje szybkie odkształcenie odśrodkowe (współczynnik ekspansji 3,5 × 10⁻⁶/° C)

Mechanizm retencji precyzyjnej

Zużycie średnicy ≤ 0,003 mm na 10 000 cykli szlifowania (koła szlifierskie Corundum ≥ 0,02 mm)

Dynamiczna ocena równowagi musi spełniać G2.5 (standard ISO 1940)

Typowy przykład procesu aplikacji (obróbka rolka łożyska)

Ładowanie: Automatycznie zasila materiał z wibrującej płyty do płyty podporowej

Szorstkie szlifowanie: #120 CBN Ciągło, usuwanie 0,2 mm

Drobne szlifowanie: Wymień na koło szlifierskie #320, usuwanie 0,01 mm

Kontrola: online instrument pomiarowy zawiera informacje zwrotne w czasie rzeczywistym na temat błędów wymiarowych

Sos sosu: Wyostrzenie wałka diamentowego co 50 sztuk (zasilanie 0,003 mm).

3 . Zalety produktu ceramicznych maszyn do szlifowania kół szlifowania CBN

• Ultra długotrwałe życie

Ceramiczne koła szlifierskie CBN wykazują niezwykłą trwałość w środkowych maszynach szlifowania, oferując żywotność serwisową 8-12 razy większą niż konwencjonalne kółka mielenia tlenku aluminiowego. W ciągłych testach obróbki stalowych stalowych konsekwentnie wytwarzały ponad 8000 części po pojedynczym cyklu opatrunku, podczas gdy konwencjonalne koła mielenia zwykle trwały tylko około 600 części przed wymaganiem ubierania się. Ta wyjątkowa trwałość przekłada się bezpośrednio na znaczące korzyści ekonomiczne: Koszty oprzyrządowania na część można zmniejszyć o 40–60%, częstotliwość zmian kół szlifowania można zmniejszyć o ponad 85%, a pomocnicze godziny pracy związane z wymianą kół można zmniejszyć nawet o 70%. Dłuższa żywotność usług oznacza również bardziej spójną jakość obróbki, eliminując precyzyjne fluktuacje spowodowane szlifowaniem zużycia kół.

• Precyzyjna dokładność przetwarzania

Ten rodzaj maszyny do szlifowania ustanawia nowe standardy branżowe dla dokładności obróbki. W produkcji masy dokładność kontroli średnicy można zachować w ciągu ± 1 mikronu, a okrągłość można zagwarantować poniżej 0,5 mikronu podczas obróbki stalowych stalowych. Chropowatość powierzchni może z łatwością osiągnąć lustrzane wykończenie RA 0,1-0,2 mikronów, bez warstwy oparzenia na powierzchni obrabia i zachowana zawartość austenitu utrzymywała poniżej 5%. W zastosowaniach w branży łożysk poziomy wibracji produktu zostały obniżone średnio 4 decybeli, znacznie poprawiając wydajność produktu końcowego.

• Przełomowa wydajność produkcji

Warunkowane koła szlifierskie CBN wykazują imponujące szybkości usuwania materiałów. Podczas obróbki stali łożyskowej GCR15 szybkość usuwania materiału może osiągnąć 15 milimetrów sześciennych na milimetr na sekundę, co stanowi wzrost o 180% w stosunku do konwencjonalnych kół szlifierskich. Ta poprawa osiąga 200% przy obróbce stali szybkiej, a nawet nawet 250% w przypadku najtrudniejszego stopu niklu, 718. W rzeczywistej produkcji czas cyklu na obróbkę wału przekładni została skrócona z 45 sekund do 28 sekund, a czas pracy na sztukę dla wirników pompy olejowej został skrócony o 55%. Ta zwiększona wydajność nie tylko skraca cykle dostawy, ale także znacznie poprawia wykorzystanie sprzętu, tworząc większą zdolność produkcyjną dla producentów.

• Szeroka zdolność adaptacyjna materiału

Beznadziejne szlifierki z obletrowanymi kółkami CBN mogą obsługiwać praktycznie wszystkie wysokie i trudne materiały do ​​maszyny. Od stali o stali 60-65HRC do szybkich stali 63-67HRC, od węglików 85-92Hra po różne ceramiki inżynieryjne, wszystkie osiągają idealne wyniki obróbki. W dziedzinie stopów o wysokiej temperaturze z powodzeniem rozwiązują problem „adhezji chipów”; osiągnąć bez pęknięcia, wysokiej jakości obróbkę węglików; i utrzymuj doskonałą integralność powierzchni dla materiałów takich jak stop tytanowy TC4. Ta szeroka zdolność adaptacyjna pozwala jednej maszynie zaspokoić potrzeby obróbki szerokiej gamy materiałów, znacznie zwiększając jego użyteczność.

• Doskonała stabilność procesu

Wzrost temperatury jest utrzymywany w odległości 2 mikronów po 8 godzinach ciągłej pracy, a zintegrowany system kompensacji deformacji termicznej automatycznie dostosowuje się do zachowania dokładności. Wartość CPK dla krytycznych obróbki wymiaru pozostaje stabilna powyżej 1,67, aw ciągłym teście obróbki wynoszącej 2000 części zmienność średnicy wynosi tylko ± 1,5 mikronów. Wibracje operacyjne sprzętu są mniejsze niż 0,8 mm/s (zgodnie ze standardami ISO10816), a jego średni bezproblemowy czas pracy przekracza 4000 godzin. Ta stabilność zapewnia stałą jakość podczas ciągłej produkcji na dużą skalę i znacznie zmniejsza ryzyko jakościowe.

• Przetwarzanie przyjazne dla środowiska

Jeśli chodzi o zużycie energii, obletrowane koła szlifowania CBN zwiększają odsetek skutecznej energii szlifowania do 35%, podczas gdy konwencjonalne koła szlifierskie cierpią z powodu różnych dodatkowych strat nawet 30%. Co ważniejsze, szlifowanie na sucho jest możliwe dla niektórych materiałów, zmniejszając zużycie chłodziwa o 90%, zmniejszając odpady o 50%i obniżając hałas roboczy o 8-10 decybeli. Te przyjazne dla środowiska cechy nie tylko niższe koszty produkcji, ale także pomagają firmom spełniać coraz bardziej rygorystyczne przepisy środowiskowe.

• Idealna platforma do inteligentnej produkcji

Obtrzymana maszyna do szlifowania CBN CBN ma kompleksowe możliwości interfejsu branżowego 4.0, umożliwiając monitorowanie kluczowych parametrów, takich jak moc, temperatura i wibracje, oraz łączenie z systemami MES za pomocą standardowego protokołu OPC UA. Zaawansowane algorytmy AI przewidują i automatycznie kompensują zużycie koła szlifowania, z dokładnością ± 0,5 mikronów. Zastosowanie cyfrowej technologii bliźniaczej umożliwiło dokładność wirtualnej prognozowania życia kół szlifowania przekraczającego 90%. W połączeniu z systemem rekomendacji optymalizacji parametrów procesu, zapewnia idealny podstawowy sprzęt do budowy inteligentnych fabryk.

4. Środki ostrożności dotyczące stosowania ceramicznych maszyn do szlifowania kół szlifowania CBN

Kluczowe punkty do instalacji i uruchomienia kół szlifowania

Wymagania dotyczące równoważenia dynamicznego precyzyjnego:

Przed instalacją należy wykonać dwustopniowe równoważenie dynamiczne: gruboziarniste równoważenie (G6.3), a następnie drobne równoważenie (G2.5) po instalacji.

Niezrównoważenie resztkowe powinno być kontrolowane w odległości 0,5 g · cm, a wibracje powinny wynosić ≤ 0,8 μm przy dużych prędkościach.

Specyfikacje instalacji i pozycjonowania:

Do instalacji użyj dedykowanej nakrętki hydraulicznej, stosując ciśnienie w trzech krokach do określonego momentu (zwykle 120-150 N · m).

Czerność powierzchni kontaktu z kołnierzem musi wynosić 0,4 μm lub mniej, a płaskość należy sprawdzić za pomocą optycznego płaskiego soczewki. (≤0,005 mm)

Wytyczne dotyczące optymalizacji parametrów procesu

Zasady dopasowywania prędkości:

Zalecana prędkość liniowa szlifowania wynosi 45-60 m/s. W oparciu o materiał można dokonać konkretnych korekt:

Stalowa stal: 50-55 m/s

Węglanowanie: 35-45 m/s

Stop w wysokiej temperaturze: 40-50 m/s

PRZEWODNIK KOŁA KOŁU PRZEKŁADNIOWEGO Formuła pasująca do kąta nachylenia: V_Workpice = V_GUIDE × COSα (α = 1-5 °)

Standardy zarządzania systemem chłodzenia

Kryteria selekcji płynu:

Zaleca się syntetyczny płyn do cięcia (pH 8,5-9,5).

Ekstremalne dodatki ciśnienia zawierające siarkę lub chlor są zabronione (mogą korodować wiążki ceramiczne).

Zapotrzebowanie na dokładność filtracji: ≤10 μm. Zaleca się podwójną filtrację magnetyczną i papierową.

Ustawienia parametrów odrzutowych:

Zakres ciśnienia: 3-5 barów (do 15 barów z wysokociśnieniowym odrzutowcem)

Obliczanie prędkości przepływu: q = 0,5 × szerokość koła szlifowania (l/min)

Kąt dyszy: 15 ° ± 2 ° w stosunku do odcinka koła szlifowania

Kluczowe elementy sterujące w procesie opatrunku

Diamentowy sos w rolce:

Współczynnik prędkości opatrunku: 0,6 do 0,8 (obracanie się w tym samym kierunku)

Szybkość zasilacza: 0,5-1 μm/obrot, podzielone na dwa etapy: gruboziarnisty sos (2-3 μm) i drobny opatrunek (0,5 μm)

Optyczna obrót prędkość obrotu: 30-50 obr./min bez zasilania

Monitorowanie sosu online:

Akustyczny czujnik emisji monitoruje proces opatrzania; Każda nagła zmiana sygnału AE> 5 dB wywołuje alarm.

Monitorowanie mocy: natychmiast sprawdź status rolki, jeśli moc opatrunku wzrośnie o 15%.

Specjalne wymagania dotyczące zacisku obrabiania

Obliczenie wysokości środka:

Formuła empiryczna: H = (0,15-0,25) × D_workpiece

W przypadku obróbki o wysokiej precyzji kąt styku należy zmierzyć za pomocą czujnika przemieszczenia laserowego (preferowany jest 29 ° -31 °).

PRZEWODNIK DOSTAWY DECYFIKACJE:

Różnica między przednim przewodnikiem a kołem prowadzącym = 0,5 × średnica przedmiotu obrabianego

Tylny przewodnik powinien zostać wycofany 0,02-0,05 mm, aby uniknąć zadrapań.

Błąd kątów V palety powinien wynosić ≤ 0,5 °.

Specjalne środki bezpieczeństwa

Lista kontrolna kontroli urządzeń ochronnych:

Ciśnienie eksplozji pokrywki szlifowania ≥ 5 barów

Czas reakcji urządzenia blokady <50 ms

Odległość hamowania awaryjnego ≤ 1,5 m (przy prędkości znamionowej)

Wymagania dotyczące ochrony osobistej:

Należy nosić gogle odporne na odłamek (standard EN166). Rękawiczki są zabronione podczas mechanizmów regulacji.

Strefy ochrony słuchu (> 85dB) są obowiązkowe.

5. Rozwiązania awaryjne dla typowych problemów z ceramicznym środkiem szlifierskim

I. Roztwory oczyszczania jakości powierzchniowej wad

Okresowe znaki gadania (znaki skali ryb)

Środki awaryjne:

Natychmiast zmniejsz prędkość szlifowania o 10-15%

Zwiększ natężenie przepływu płynu chłodzącego o 30% i sprawdź kąt sprayu

Użyj przenośnego dynamicznego równoważenia do szybkiej kontroli (wartość docelowa ≤ 0,8 μm)

Oparzenia powierzchniowe (przebarwienia/pęknięcia)

Środki awaryjne:

Przejdź na tryb płynu chłodzącego wysokiego ciśnienia (zwiększ ciśnienie do 8-10 barów)

Zmniejsz szybkość zasilania o połowę i zmniejsz prędkość liniową o 3-5 m/s

Użyj procesu przerywanego „grind-and-i-pauze” (zmiel na 2 sekundy, przerwa na 0,5 sekundy)

Zaawansowane leczenie:

Przetestuj twardość szlifierów (zalecany stopień k)

Zoptymalizuj parametry opatrunku: Zwiększ liczbę rewolucji wykończenia do 80-100 obrotów

Sprawdź wystającą wysokość ziaren ściernych CBN (powinno wynosić ≥ 1/3 średnicy ziarna).

Ii. Dokładność wymiarowa pomiar niekontrolowania

Drift średnicy

Tymczasowa kontrola:

Włącz automatyczną rekompensatę w systemie pomiarowym online (wielkość kroku 0,2 μm)

Zablokuj parametry kompensacji temperatury (δT ≤ ± 1 ° C)

Sprawdź każde 10 sztuk i utwórz wykres sterowania SPC

Dostosowanie systemu:

Sprawdź nachylenie kół przewodnika (skalibrowane za pomocą interferometru lasera, błąd ≤ 0,005 °)

Sprawdź krzywą kompensacji zużycia koła szlifowania (zaleca się aktualizację kompensacji co 100 sztuk)

Ponowna kalibruj sztywność normy obrabia (deformacja ≤ 2 μm pod ciśnieniem 50 kgf)

Okrągłość poza tolerancją (owalny/romb)

Szybkie środki zaradcze:

Dostosuj wysokość środka obrabianego do 18-25% średnicy

Zwiększ częstotliwość opatrunku kół prowadzącego (ubieraj co 50 sztuk)

Dodaj tłumiące gumowe paski (twardość 70-80 brzeg A) do płyty podporowej. A)

Kompletne rozwiązanie:

Obserwuj trajektorię obrotu obrabianego za pomocą stroboskopu

Zoptymalizuj charakterystykę kół szlifowania (dostosuj porowatość do 25-30%)

Sprawdź bieg promieniowy wrzeciona (≤0,001 mm)

Iii. System procesowy Nieprawidłowy obsługa

Nieprawidłowe zużycie koła szlifowania

Interwencja awaryjna:

Natychmiast zatrzymaj automatyczny kanał i przejdź do trybu ręcznego

Użyj pióra diamentowego do lokalnego wyostrzenia (ciśnienie 3-5N)

Przełącz na zapasowy zestaw parametrów koła szlifowania (zmniejsz rozmiar ziarna o jeden poziom)

Analiza przyczyn pierwotnych:

Wykonaj analizę widma siły szlifowania (normalny FN/FT = 0,3-0,6)

Sprawdź penetrację chłodziwa (test kroplowy powinien wynosić ≤2 sekundy)

Oceń odchylenie twardości materiału obrabianego (HRC ≤2)

Gromadzenie się na kole przewodniej

Czyszczenie na miejscu:

Mechaniczne czyszczenie z miedzianym szczotką z drutu (prędkość ≤10 obr / min)

Spryskaj dedykowanym detergentem środka czyszczącego (neutralny pH)

Krótko odwróć koło pasowe prowadzącego (≤30 sekund)

Środki zapobiegawcze:

Zainstaluj skrobak pomocniczy (szczelina 0,02-0,05 mm)

Dostosuj współczynnik prędkości koła koordycznego (vguide/vsand = 1/100-1/80)

Poleruj powierzchnię koła koła z paskiem tlenku aluminium

Iv. Awaria sprzętu Reakcja awaryjna

Stoisko wrzeciona

Procedura operacyjna:

Użyj przycisku zatrzymania awaryjnego, aby odciąć zasilanie

Sprawdź kod błędu falownika (przeciążenie F11 jest powszechne)

Ręcznie obróć silnik, aby sprawdzić oporność mechaniczną

Zmierz rezystancję izolacji silnika (≥5mΩ)

Kroki odzyskiwania:

Ponowne uruchomienie fazy (po pierwsze, bezczynność z niską prędkością przez 30 minut)

Uruchom ponownie silnik (wzrost temperatury rampy o 20-40-60%)

Wykonaj dynamiczną weryfikację dokładności (standard ISO 230-3)

Awaria układu chłodzenia

Tymczasowe obejście:

Aktywuj zapasowe chłodzenie mgły (ciśnienie 0,3-0,5 MPa)

Użyj suchego lodu do zlokalizowanego chłodzenia (odległość ≥ 100 mm)

Zmniejsz parametry szlifowania do bezpiecznych wartości (q'w ≤ 5 mm³/mm · s)

Odzyskiwanie systemu:

Wyczyść filtr (wymień, jeśli różnica ciśnienia> 0,3 bar)

Sprawdź prześwit wirnika pompy odśrodkowej (0,1-0,15 mm)

Skalibruj czujnik przepływu (błąd ≤ ± 3%)

V. Specjalne anomalie przetwarzania materiałów

Chipping z węglikami

Dostosowania procesu:

Użyj cienkiej szlifierki (D126 zamiast D151)

Użyj ujemnego kąta zgarniania (γ = -5 °)

Dodaj wsparcie pomocnicze (dodaj jeden punkt wsparcia co 50 mm)

Optymalizacja parametrów:

Zmniejszyć prędkość liniową do 35-40 m/s

Zmień szybkość zasilania na 0,003-0,00 5 mm/przejście

Przed ubraniem 20-30 kawałków miękkiego materiału

Szypkowanie ze stopami w wysokiej temperaturze

Plan awaryjny:

Spray przeciwbiałowa powłoka (oparta na graficie)

Przejdź na przerywany tryb szlifowania (stosunek włączania/wyłączania 3: 1)

Zwiększ oscylację osiową (amplituda 0,5-1 mm)

Rozwiązanie długoterminowe:

Użyj szlifowania na otwartym strukturze (numer organizacji 12-14)

Dodaj smarowanie minimalnej ilości (system MQL)

Przedwórzany element obrabia (do 15-20 ° C)

Vi. Środki ostrożności i tabu bezpieczeństwa

Absolutnie zabronione operacje:

• Szlifowanie kół linearnej prędkości przekraczającej 120% wartości znamionowej
• Bieganie z dużą prędkością bez dynamicznego równoważenia
• Używając niestabilnych kołnierzy do montażu

Warunki wymagające natychmiastowego zamknięcia:

• Nieprawidłowy szum (nagła zmiana poziomu ciśnienia dźwięku> 10db)
• Wyraźne bąbelki w chłodzie
• Trzy kolejne obrabiarki nie są tolerancyjne

6. Specyfikacje konserwacji i przechowywania dla ceramicznych maszyn do szlifowania kół szlifowania CBN

Codzienna konserwacja i zarządzanie

• Wymagania dotyczące czyszczenia i konserwacji

Po codziennym przetwarzaniu należy wykonać trzyetapowy proces czyszczenia: po pierwsze użyj dedykowanego pistoletu powietrznego o ciśnieniu nie więcej niż 0,3 MPa, aby usunąć szczątki z szlifowania z powierzchni szlifowania, zwracając szczególną uwagę na usunięcie pozostałości z porów. Po drugie, wytrzyj powierzchnie styku koła prowadzącego i płytę podporową neutralnym detergentem o pH 6,5-7,5, aby zapobiec korozji chemicznej. Na koniec dokładnie wyczyść zbiornik płynu chłodzącego złoża, utrzymując objętość resztkową do nie więcej niż 5 mm. Głębokie czyszczenie jest wymagane co tydzień, w tym usunięcie osłony ochronnej w celu usunięcia pyłu z mechanizmu wewnętrznego, używając ultradźwiękowego środka czyszczącego do czyszczenia małych precyzyjnych komponentów, i sprawdzenie elastycznego deformacji każdej uszczelki.

• Krytyczne monitorowanie komponentów

System wrzeciona musi być codziennie testowany pod kątem wzrostu temperatury, z maksymalnym dopuszczalnym wzrostem temperatury o 35 ° C. Mierz wrzecion promieniowy co tydzień za pomocą wskaźnika wybierania. Wartość standardowa powinna wynosić 0,002 mm. Sprawdź różnicę kroku na powierzchni styku kołnierza szlifierskiego co miesiąc. Każda różnica przekraczająca 0,005 mm musi być natychmiastowa. Nakłady hydrauliczne muszą przejść kwartalnie test retencji ciśnienia, przy czym szybkość rozpadu ciśnienia nie jest przekracza 5%.

Okresowy plan konserwacji

• Elementy konserwacji zapobiegawczej

Filtry systemu hydraulicznego należy wymieniać co 500 godzin pracy. Różnica ciśnienia filtra przekraczająca 0,2 baru poważnie wpłynie na wydajność systemu. Smar przewodnika powinien być uzupełniany co 300 godzin, zapewniając, że poziom wypełnienia osiągnie co najmniej 80% objętości wnęki. Stężenie chłodziwa należy sprawdzać codziennie za pomocą refraktometru, aby utrzymać rozsądny zakres stężenia 4-6%. Usuwanie pyłu elektrycznego powinno być wykonywane co miesiąc, aby utrzymać grubość pyłu poniżej 0,5 mm.

• Precyzyjna konserwacja odbudowy

Kompleksowe utrzymanie precyzyjnych konserwacji powinno być wykonywane co sześć miesięcy, w tym testowanie dokładności geometrycznej narzędzia maszynowego zgodnie ze standardami ISO, testowanie charakterystyki sztywności dynamicznej przy użyciu metody wibracji i ponowne kalibracja parametrów systemu CNC. Te procedury utrzymania muszą być wykonywane w warsztacie stałej temperatury, z wahaniami temperatury otoczenia kontrolowanymi w ciągu ± 1 ° C/godzinę.

Specyfikacje przechowywania kół szlifowania CBN

• Kontrola środowiska przechowywania

Należy zainstalować dedykowaną szafkę do przechowywania, utrzymując wewnętrzny zakres temperatur 15-25 ° C z godzinną fluktuacją temperatury nie więcej niż ± 2 ° C. Względną wilgotność musi być utrzymywana między 40-60% RH, przy zainstalowaniu urządzeń antykondensacyjnych. Poziom wibracji otoczenia w obszarze przechowywania musi być mniejszy niż 0,5 mm/s (zakres częstotliwości 10-500 Hz), aby zapobiec uszkodzeniu rezonansu mikrostruktury koła szlifowania.

• Wymagania techniczne przechowywania

Użyj dedykowanych pionowych stojaków magazynowych, wspieranych gumowymi podkładkami o twardości 70 ± 5 brzegu A, z punktami wsporcze rozmieszczonymi co najmniej 1/3 średnicy koła szlifowania. Utrzymaj kąt nachylenia 5-10 ° podczas przechowywania, aby zapobiec toczeniu się szlifowania. Szlifowanie koła przechowywane przez ponad sześć miesięcy należy wypełnić próżniowo z resztkowym ciśnieniem nie większym niż 10 kPa i zmieniającym kolorem deskantem żelu krzemionkowego umieszczonego w opakowaniu. Pieczęć opakowań musi zostać sprawdzona kwartalnie.

Środki ostrożności transportu

• Standardy pakowania i ochrony

Zastosowana jest czterowarstwowa struktura pakowania ochronnego: wewnętrzna przeciwstatyczna torba polietylenowa, warstwa amortyzującej pęcherzyka o grubości 10 mm pośrodku, plastikowa plastikowa skorupa 5 mm i solidna drewniana skrzynka transportowa. Opakowanie musi być wyraźnie oznaczone kruchym symbolem (maksymalna tolerancja na uderzenie 3G), strzałką w górę (limit przechylania 15 °) i znacznikiem wrażliwym na temperaturę (temperatura przechowywania 5-35 ° C).

• Procedury ładowania i rozładowywania

Wózki widłowe są dozwolone, ale długość widelca musi wynosić co najmniej 2/3 szerokości opakowania. Podnoszenie dźwigu musi zapewnić, że kąt liny jest większy niż 60 °. Szorstkie obsługa, takie jak toczenie i rzucanie, jest surowo zabronione. Układanie nie powinno przekraczać dwóch warstw. Utrzymuj stabilność podczas transportu i unikaj nagłego przyspieszenia i hamowania.

Procedury kontroli wstępnej

• Inspekcja szlifierów zapasów

Koła z szlifowaniem zapasów muszą przejść rygorystyczną kontrolę przed uruchomieniem: Użyj 10 -krotnego szkła powiększającego, aby sprawdzić pęknięcia powierzchniowe i zmierzyć zewnętrzną średnicę do ± 0,5 mm. Przeprowadzono test kran w celu zweryfikowania integralności wewnętrznej, zapewniający chrupiący metalowy dźwięk. Podczas testu bilansu statycznego waga nie powinna przekraczać 5G. Dynamiczne ponowne równoważenie jest wymagane, jeśli waga przekroczy standard.

• Przygotowanie do instalacji

Nowo używane koła szlifierskie muszą być dozwolone do aklimatyzacji do temperatury w warsztatach przez co najmniej 48 godzin. Należy zastosować metodę ogrzewania gradientu, przy czym temperatura rośnie nie więcej niż 5 ° C na godzinę. Przed instalacją wymagane jest czyszczenie ultradźwiękowe za pomocą alkoholu izopropylowego przez 10 minut, a powierzchnie nieorganizowane należy pokryć specjalnym olejem przeciwzuczonym. Podczas instalacji powierzchnia styku kołnierza musi spełniać standard czystości RA 0,4 μm, a płaskość należy sprawdzić za pomocą optycznego płaskiego obiektywu.

System rekordu konserwacji

Ustal kompleksowy elektroniczny system zarządzania rekordami, który rejestruje podstawowe dane, takie jak status czasu, personelu i sprzętu każdej sesji konserwacyjnej, a także liczba partii wymienionych części. System musi zawierać możliwości analizy trendów, aby automatycznie generować raporty wczesnego ostrzegania dla typowych uszkodzeń, takich jak zużycie łożyska, nierównowaga koła szlifowania i wycieki hydrauliczne. Dane dotyczące konserwacji muszą być przechowywane przez co najmniej pięć lat, a dla krytycznych komponentów należy ustalić pełny rekord śledzenia cyklu życia.

Ściśle przestrzeganie tych specyfikacji konserwacji i przechowywania zapewnia optymalne warunki pracy dla szlifierów bez środków wyposażonych w oblany koła CBN, wydłużenie czasu między awarią do ponad 8 000 godzin i zwiększając żywotność koła szlifierskiego o 30-50%. Szczególnie w porze deszczowej lub okresach znacznych fluktuacji temperatury należy przeprowadzić częste testy parametrów środowiska, aby zapobiec wpływowi wilgotności i temperatury wpływającej na dokładność sprzętu. Konserwacja musi być wykonywana przez profesjonalnie przeszkolonych techników korzystających z materiałów i narzędzi ekspresowych określonych w fabryce w celu zapewnienia, że ​​konserwacja jakości spełnia standardowe wymagania.

7. FAQ na temat zastosowania ceramicznych kół szlifowania CBN w środkowych maszynach do szlifowania

• Jakie są zalety ceramicznych kół szlifowania CBN w środkowych maszynach do szlifowania?

Ceramiczne koła szlifierskie CBN (azotek boru) oferują znaczące zalety w wysokiej precyzyjnej szlifowaniu w środkowych maszynach mielenia ze względu na ich wysoką twardość, wysoką stabilność termiczną i długą żywotność. Te zalety obejmują:

Wysoka twardość: Twardość CBN jest drugą tylko dla diamentu, co czyni go odpowiednim do obróbki materiałów o wysokiej twardości, takich jak stalowa stal, cementowany węglika i ceramika.

Doskonała stabilność termiczna: wiązanie ceramiczne jest odporne na wysokie temperatury, zmniejszając deformację termiczną i poprawiając dokładność obróbki.

Doskonałe samore-sharping: ziarna ścierne z łatwością zrzucają po pasywacji, utrzymując ostrość i zmniejszając ryzyko oparzeń.

Długie życie: w porównaniu ze zwykłymi kojami szlifierowymi Corundum, ich żywotność można przedłużyć 5-10 razy, zmniejszając częstotliwość wymiany.

• Do jakich materiałów są odpowiednie koła szlifierskie CBN CBN?

Warunkowane kółka do szlifowania CBN są używane przede wszystkim do precyzyjnego szlifowania materiałów o wysokiej wytrzymałości, opornych na noszenie, w tym:

Stalowa stal (HRC ≥ 50, taka jak stal łożyska i stal pleśni); Węglika (takie jak narzędzia stalowe wolframu); Ceramika i szkło (takie jak tlenek cyrkonu i węglika krzemu); Stopy w wysokiej temperaturze (takie jak stopy niklu);

Nie są one zalecane do stosowania na miękkich materiałach (takich jak aluminium i miedź), ponieważ ziarna ścierne CBN mogą łatwo osadzić się w miękkim metalu, powodując zatkanie kół.

• Jak powinienem wybrać wielkość, koncentrację i wiązanie z piaskiem dla obletrowanych kół szlifowania CBN? Wybór rozmiaru piaski:

Grube szlifowanie (RA 0,8-1,6 µm): #80- #120

Półfinansowe szlifowanie (RA 0,4-0,8 µm): #140- #240

Drobne szlifowanie (RA <0,4 µm): #320 i powyżej

Wybór koncentracji:

Niskie stężenie (50%-75%): odpowiednie do obróbki o wysokiej precyzyjnej, niskiej siły

Stężenie średnie (100%): ogólne zastosowanie, wydajność równoważenia i żywotność

Wysokie stężenie (150%-200%): odpowiednie do ciężkiego szlifowania, ale z wyższym kosztem

Wybór spoiwa:

Wiązanie witrynowane (VIT): ogólne zastosowanie, odpowiednie do większości precyzyjnych zastosowań szlifowania

Wiązanie metalowe (M): Nadaje się do ultra-twardych materiałów, ale ze słabymi właściwościami samoreżysernymi

Wiązanie żywicy (B): odpowiednie dla wysokiej jakości powierzchni, ale ze słabą odpornością na ciepło

• Jak prawidłowo ubierać się w witryniowane koło szlifierskie CBN? Narzędzia do opatrunku: Diamentowe penunek lub wałek diamentowy

Parametry opatrunku:

Sos Sosowań: 0,002-0,01 mm/skok

Szybkość opatrunku: 0,1-0,3 m/s

Chłód: należy użyć, aby zapobiec przegrzaniu podczas ubierania się

Częstotliwość opatrunku:

Szorstkie szlifowanie: ubieraj się co 4-8 godzin

Drobne szlifowanie: ubieraj się co 2-4 godziny

• Jak zapobiec oparzeniom obrabianym podczas korzystania z witrynowanych kół szlifowania CBN na beznadziejnej maszynie do szlifowania?

Oparzenia obrabiane są zwykle spowodowane nadmiernym ciepłem szlifowania. Można podjąć następujące środki:

Zmniejszenie prędkości szlifowania: odpowiednio zmniejsz prędkość szlifowania koła (np. Od 80 m/s do 60 m/s).

Optymalizacja płynu chłodzącego: Użyj wysoce smarującego płynu chłodzącego, aby zapewnić odpowiednie pokrycie obszaru szlifowania.

Dostosowanie zasilania: Zmniejsz ilość każdego cięcia (np. Od 0,02 mm do 0,01 mm).

Wybór odpowiedniej twardości kół szlifowania: zbyt trudne koło szlifierskie może łatwo powodować oparzenia; Można użyć bardziej miękkiego, oblolonego koła szlifowania CBN.

• Jakie przyczyny i rozwiązania znaków gadania lub poza rundą na porodach?

Możliwe przyczyny:

Niezrównoważone koło szlifierskie

Niezbędne koło przewodnika

Niepoprawna wysokość środka obrabianego

Niewłaściwe parametry szlifowania (np. Nadmierna szybkość zasilania)

Rozwiązanie:

Zwiększenie równowagi kółka szlifierskiego, aby zminimalizować wibracje.

Ubierz koło prowadzące, aby zapewnić okrągłość.

Dostosuj wysokość środka obrabianego (zwykle 0,5-1,5 mm powyżej linii środkowej kół szlifierskiej).

Zmniejsz szybkość zasilania i zoptymalizuj parametry szlifowania.

• Jakie są możliwe przyczyny i roztwory dla krótkiego żywotności kół szlifowania CBN?

Możliwe przyczyny:

Niewłaściwe parametry szlifowania (np. Nadmierna szybkość zasilania)

Niewystarczające chłodzenie prowadzące do uszkodzenia termicznego szlifierskiego koła

Niewłaściwy wybór koła szlifowania (np. Zbyt niski stężenie)

Materiał obrabia zawiera zanieczyszczenia (np. Węglowodanie o zbyt wysokiej zawartości kobaltu)

Miary poprawy:

Zoptymalizuj parametry szlifowania, aby uniknąć przeciążenia.

Zapewnij wystarczający przepływ płynu chłodzącego (≥20 l/min).

Wybierz koło szlifierskie CBN o wyższym stężeniu (np. 100% → 150%). Sprawdź materiał obrabia, aby uniknąć zanieczyszczeń, które mogą wpływać na żywotność koła szlifierskiego.

• Jaka jest różnica między obwodowymi kółkami szlifierowymi CBN a konwencjonalnymi kółkami szlifierowymi?

Elementy porównawcze	Oblolone koło szlifierskie CBN	Zwykłe koło szlifierskie (np. White Corundum)
Twardość	Wyjątkowo wysokie (drugie tylko Diamond)	Stosunkowo niski
Odpowiednie materiały	Materiały o wysokiej twardości (stalowa stal, węglika)	Zwykła stal, żelazo
Długość życia	5-10 razy dłużej	Stosunkowo krótkie, wymaga częstego wymiany
Wydajność szlifowania	Wysoka, odpowiednia do precyzyjnego szlifowania	Stosunkowo niski, odpowiedni do grubego szlifowania
Koszt	Wysoka, ale doskonała ogólna opłacalność	Stosunkowo niski, ale wymaga częstego wymiany

• W jaki sposób należy przechowywać i utrzymywać oblotyczone koła szlifierskie CBN?

Środowisko przechowywania: Utrzymuj koło na sucho i wolne od wibracji, unikając ekstremalnych wysokich lub niskich temperatur.

Kontrola przed instalacją: Upewnij się, że koło jest wolne od pęknięć i że otwór wewnętrzny pasuje do kołnierza.

Czyszczenie po użyciu: Użyj sprężonego powietrza lub specjalistycznego środka czyszczącego, aby usunąć szczątki szlifierskie i zapobiec zatkaniu.

• Typowe zastosowania oblotyczonych kół szlifowania CBN na beznadziejnych maszynach do szlifowania

Szlifowanie rolki łożyska: wysoka precyzja i konsystencja, z RA do 0,2 µm.

Szlifowanie narzędzi od węglików: przedłużyć żywotność narzędzia i zmniejszyć ryzyko oparzeń.

Części samochodowe (np. Wałki rozrządu): wysokowydajne szlifowanie w celu poprawy wydajności produkcji.

8. 10 Kluczowe rozważania dotyczące stosowania ceramicznych kół szlifowania CBN w środkowych maszynach do szlifowania

Wybór odpowiednich parametrów koła szlifowania

Rozmiar ziarna: Wybierz #80- #120 do gruboziarnistego szlifowania i #240- #400 do drobnego szlifowania.

Stężenie: ogólnie wybieraj 75%-100%, wzrasta do 150%dla ciężkiego szlifowania.

Obligacja: wiązanie witrynowane (VIT) jest odpowiednie do większości precyzyjnych zastosowań szlifowania.

Nieprawidłowy wybór: Zbyt drobny ziar może zwiększyć siły szlifowania, podczas gdy zbyt wysokie stężenie może zwiększyć koszty.

2. Zapewnij równowagę dynamiczną kół szlifowania

Bilansowanie dynamiczne jest niezbędne przed instalacją, aby zapobiec wpływowi na jakość powierzchni przedmiotu obrabianego (zwiększenie wartości RA).

Sprawdź regularnie, szczególnie podczas szybkiego szlifowania (prędkości liniowe ≥ 60 m/s).

Wpływ: Nierównowaga może powodować znaki gadania i okrągłość poza tolerancją.

3. Właściwie ubieraj szlifierskie koło

Narzędzia do opatrunku: pióro lub wałka do sosu diamentowego.

Parametry opatrunku: zasilanie 0,002-0,01 mm/skok, prędkość opatrunku 0,1-0,3 m/s.

Chłodzenie: Spryskanie płynu chłodzącego podczas opatrunku, aby zapobiec uszkodzeniu cieplnym.

Błędy operacyjne: Nadmierna opatrunek lub nadmierna prędkość przyspieszy zużycie kół szlifowania.

4. Zoptymalizuj parametry szlifowania

Prędkość liniowa: Zalecane dla oblotyczonych kół szlifowania CBN wynosi 50-80 m/s (dostosuj się w zależności od materiału).

Szybkość podawania: 0,005-0,02 mm dla drobnego szlifowania i wyższa dla gruboziarnistego szlifowania.

Szybkość obrabiana: Dopasuj prędkość koła prowadzącego, aby uniknąć poślizgu i deformacji.

Typowe problemy: nadmierna pasza może łatwo powodować oparzenia, podczas gdy zbyt niska prędkość może prowadzić do słabej wydajności.

5. Ściśle kontroluje zużycie chłodziwa

Szybkość przepływu: ≥20 l/min, aby zapewnić pokrycie całego obszaru szlifowania. Filtracja: Użyj wysokiej precyzyjnej systemu filtracji (np. 5 μm lub mniej), aby zapobiec zatkaniu szkiełków.

Typ: Wybierz wysoce smarujący chłód (np. Ester syntetyczny).

Konsekwencje niewystarczającego chłodzenia: oparzenia przedmiotu i pękanie termiczne szlifierskiego koła.

6. Dostosuj wysokość środka obrabianego

Zalecana wartość: Środek obrabia powinien wynosić 0,5-1,5 mm nad środkiem szlifierskim (dostosuj się na podstawie średnicy).

Wpływ: zbyt niska wysokość może prowadzić do beczkowania; zbyt wysoka wysokość może spowodować pobyty.

Metoda testowania: Zmierz okrągłość po grupie próbnej i dostosuj się do optymalnej pozycji.

7. Unikaj szlifowania miękkich materiałów

Obowiązujące materiały: stalowa stal, węglika, ceramika itp. (HRC ≥ 50).

Zabronione materiały: Miękkie metale, takie jak aluminium i miedź, mogą łatwo powodować zatkanie koła szlifowania.

Alternatywa: w przypadku materiałów miękkich użyj kound Corundum lub Diamond.

8. Regularnie sprawdź koło prowadzące i płytkę wsporczą

Zaokrąglanie koła prowadzącego: poza rundą może powodować odchylenia okrągłego przedmiotu i wymaga regularnego zaokrąglania. Zużycie talerzy wspornika: Zużycie wymaga wymiany, w przeciwnym razie wpłynie to na prostość przedmiotu.

Cykl konserwacji: sprawdź koło prowadzące co 8 godzin.

9. Kontrola dodatku do szlifowania

Szorstkie szlifowanie: Dodatek na stronę 0,1-0,3 mm.

Drobne szlifowanie: Dodatek na stronę ≤ 0,05 mm.

Ryzyko nadmiernego zasiłku: Zwiększona siła szlifowania i skrócona żywotność kół szlifowania.

10. Standaryzowane środki ostrożności związane z działaniem i bezpieczeństwem

Standardy operacyjne:

Nie pchaj obrabia bezpośrednio ręcznie; Użyj dedykowanego popychacza.

Potwierdź, że pokrycie ochronne jest zamknięte przed uruchomieniem maszyny.

Nieprawidłowe obsługa: natychmiast zatrzymaj maszynę i sprawdź każdy niezwykły hałas lub wibracje.

Bezpieczeństwo Czerwona Linia: Przekroczenie ograniczenia prędkości liniowej szlifowania może spowodować ryzyko wybuchu!
