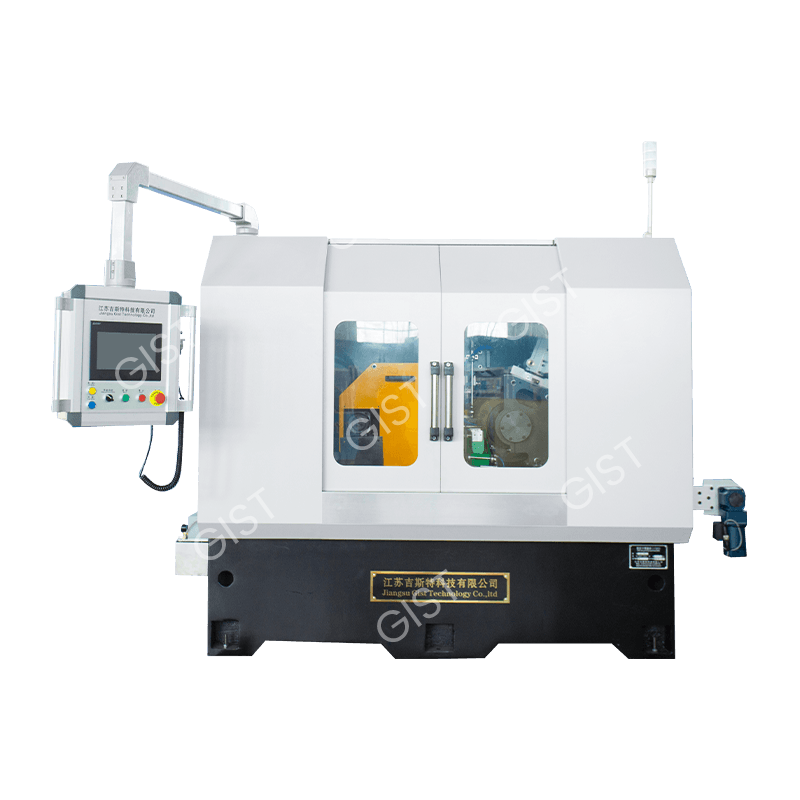

Co to jest szlifierka bezkłowa?

A szlifierka bezkłowa to rodzaj szlifierki cylindrycznej, która usuwa materiał z przedmiotu obrabianego bez konieczności mocowania części pomiędzy kłami lub uchwytami. Zamiast tego obrabiany przedmiot jest podtrzymywany przez ostrze podpory roboczej i regulowany za pomocą koła sterującego, podczas gdy ściernica wykonuje cięcie. Taka konstrukcja pozwala na ciągłą, wysokowydajną obróbkę elementów cylindrycznych o wyjątkowej okrągłości i wykończeniu powierzchni, co czyni ją kamieniem węgielnym nowoczesnej precyzyjnej produkcji.

W przeciwieństwie do konwencjonalnego szlifowania centralnego, szlifowanie bezkłowe doskonale sprawdza się w obróbce długich, smukłych lub cienkościennych części, które w przeciwnym razie wyginałyby się lub uginały pod ciśnieniem zaciskania. Podzespoły takie jak zawory silnika, drążki hydrauliczne, bieżnie łożysk, sworznie i wały są rutynowo produkowane na szlifierkach bezkłowych w sektorach motoryzacyjnym, lotniczym i przemysłowym.

Jako lider Dostawca szlifierek bezkłowych w Chinach , Jiangsu Gist Technology Co., Ltd. opracowuje wysoce precyzyjne i inteligentne rozwiązania w zakresie automatycznego szlifowania, dostosowane do najbardziej wymagających środowisk produkcyjnych na całym świecie.

Jak działa szlifierka bezkłowa?

Podstawowa zasada działania szlifierki bezkłowej opiera się na trzech kluczowych elementach pracujących w precyzyjnej koordynacji: koło szlifierskie , koło regulacyjne , oraz ostrze spoczynkowe . Obrabiany przedmiot umieszcza się pomiędzy ściernicą a kołem regulacyjnym, opierając się na ostrzu na wysokości nieco powyżej linii środkowej obu ściernic. To geometryczne przesunięcie ma kluczowe znaczenie — tworzy efekt samocentrowania, który utrzymuje okrągłość przez cały proces szlifowania.

Ściernica obraca się z dużą prędkością (zwykle 1800–3600 obr./min) i faktycznie usuwa materiał. Koło regulacyjne ustawione pod niewielkim kątem (zwykle 1°–6°) obraca się wolniej i reguluje zarówno prędkość obrotową przedmiotu obrabianego, jak i jego posuw osiowy. Kąt ten bezpośrednio określa, jak szybko część przemieszcza się przez maszynę w trybie podawania przelotowego.

Trzy podstawowe metody mielenia

Szlifowanie przelotowe: Obrabiany przedmiot przechodzi całkowicie przez maszynę w jednym ciągłym przejściu. Idealny do gładkich części cylindrycznych o stałej średnicy, takich jak pręty i pręty.
Szlifowanie wsadowe: Przedmiot obrabiany jest wprowadzany promieniowo do ściernicy i utrzymywany nieruchomo osiowo. Stosowany do skomplikowanych profili, stożków i części o różnych średnicach.
Szlifowanie końcowe: Obrabiany przedmiot jest podawany z jednego końca do stałego ogranicznika. Nadaje się do stożkowych lub schodkowych przedmiotów wymagających ścisłej kontroli wymiarów w określonym punkcie.

Powyższy schemat ilustruje trzypunktowy układ podparcia: ściernica usuwa materiał z dużą prędkością, natomiast koło regulacyjne steruje posuwem i obrotami. Ostrze podpórki roboczej ustawia część powyżej środka, aby zachować geometryczną okrągłość. To pozbawione tarcia, samocentrujące ustawienie umożliwia szlifowanie bezkłowe w celu osiągnięcia tolerancji tak wąskich jak ±0,002 mm w dużych seriach produkcyjnych.

Kluczowe komponenty i ich rola techniczna

Zrozumienie anatomii szlifierki bezkłowej jest niezbędne do wyboru właściwej konfiguracji i utrzymania optymalnej wydajności. Każdy element odgrywa kluczową rolę w jakości gotowego przedmiotu obrabianego.

Tabela 1: Główne elementy szlifierki bezkłowej i ich znaczenie techniczne w produkcji precyzyjnej.
Komponent	Materiał / specyfikacja	Funkcja	Wpływ na jakość
Szlifowanie Wheel	CBN, tlenek glinu, SiC	Usuwanie materiału, obróbka powierzchni	Chropowatość powierzchni Ra, dokładność wymiarowa
Regulowanie Wheel	Materiał ścierny ze spoiwem gumowym	Sterowanie posuwem, obrót przedmiotu obrabianego	Okrągłość, konsystencja paszy

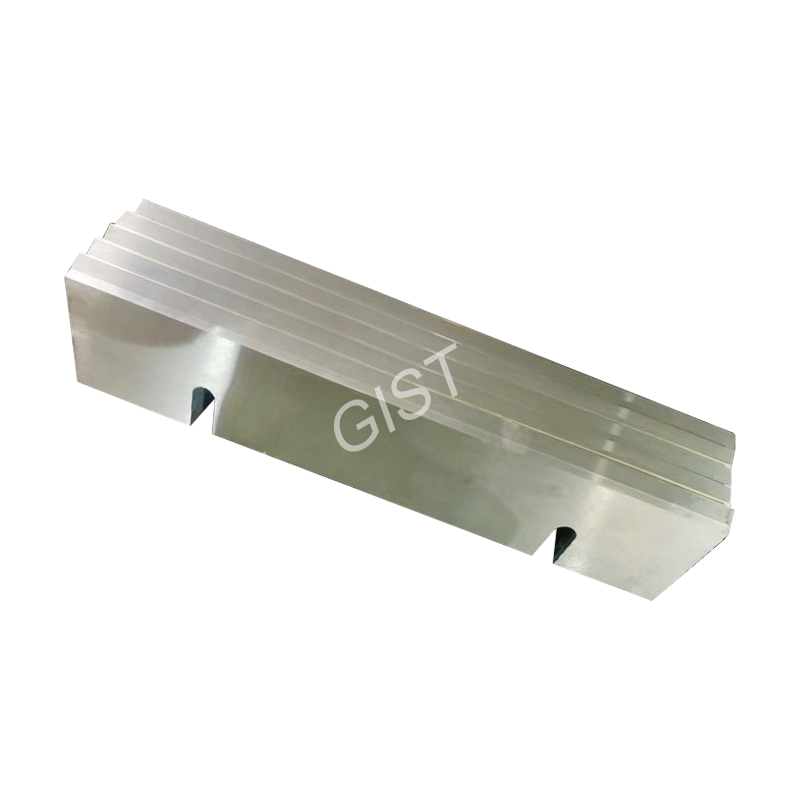

Ostrze do odpoczynku roboczego	Stal hartowana/węglik	Podtrzymuje przedmiot obrabiany powyżej linii środkowej	Stabilność geometryczna, redukcja drgań
Koło Dressing Unit	Obciągacz diamentowy / punktowy	Utrzymuje profil i ostrość koła	Stała szybkość usuwania materiału
System sterowania CNC	PLC / serwonapęd	Automatyka, zarządzanie parametrami	Powtarzalność, identyfikowalność procesu
Układ chłodzenia	Powódź / mgła pod wysokim ciśnieniem	Rozpraszanie ciepła, usuwanie wiórów	Stabilność termiczna, żywotność koła

Szlifowanie bezkłowe a konwencjonalne szlifowanie walców

Wybór pomiędzy szlifowaniem bezkłowym a konwencjonalnym szlifowaniem cylindrycznym między ośrodkami wiąże się z kompromisami w zakresie czasu przezbrajania, sztywności, geometrii części i wielkości produkcji. Poniższy wykres porównuje obie metody w sześciu kluczowych wymiarach wydajności.

Wykres radarowy ukazuje wyraźny wzór: szlifowanie bezkłowe dominuje pod względem przepustowości, szybkości konfiguracji i potencjału automatyzacji, osiągając odpowiednio około 95, 85 i 90 punktów na 100. Konwencjonalne szlifowanie cylindryczne zachowuje swoją przewagę dzięki złożoności profilu i sztywności części – co jest niezbędne w przypadku przedmiotów o skomplikowanych konturach lub asymetrycznych, które wymagają bezpiecznego mocowania. W przypadku masowej produkcji części cylindrycznych, takich jak trzpienie zaworów silnika, pręty cylindrów hydraulicznych lub rolki łożyskowe, szlifowanie bezkłowe zapewnia wymiernie doskonałą wydajność i spójność. Wybór ostatecznie zależy od wielkości partii, geometrii części i wymagań dotyczących tolerancji.

Branże i zastosowania: Gdzie stosowane są szlifierki bezkłowe

Szlifierki bezkłowe obsługują niezwykle szeroką gamę gałęzi przemysłu, z których każda ma inne wymagania dotyczące materiału, tolerancji i wykończenia powierzchni. Technologia ta jest szczególnie dominująca w sektorach, w których okrągłe elementy muszą być produkowane w dużych ilościach z powtarzalną precyzją.

Sektor motoryzacyjny i komponenty silników odpowiadają łącznie za około 60% światowego wykorzystania szlifierek bezkłowych, napędzane ogromną wielkością produkcji zaworów, tłoków, wałów korbowych i elementów przekładni. Zastosowania lotnicze, choć mniejsze, wymagają najwyższych tolerancji – często wymagając chropowatości powierzchni poniżej Ra 0,1 µm. Sektor wyrobów medycznych przeżywa szybki rozwój, szczególnie w przypadku komponentów implantów ortopedycznych i minimalnie inwazyjnych narzędzi chirurgicznych, które wymagają nieskazitelnej cylindrycznej precyzji.

Jiangsu Gist Technology Co., Ltd. nawiązała długoterminową współpracę z producentami części silników, w tym z niemiecką firmą MAHLE i amerykańską firmą EATON — obie firmy są znane ze swoich rygorystycznych standardów kwalifikacji dostawców. Relacje te odzwierciedlają zdolność firmy do ciągłego dostarczania rozwiązań w zakresie szlifowania bezkłowego, które spełniają wymagania światowych producentów samochodów i przemysłu Tier-1.

Typowe detale obrabiane metodą szlifowania bezkłowego

Trzpienie zaworów silnika: Wymagają wąskich tolerancji cylindryczności (zwykle w granicach 2 µm) i wykończenia powierzchni poniżej Ra 0,2 µm, aby zapewnić niezawodne uszczelnienie.
Rolki i bieżnie łożysk: Musi spełniać oceny ABEC-5 lub wyższe; szlifowanie bezkłowe pozwala uzyskać niezbędną okrągłość poniżej 0,5 µm.

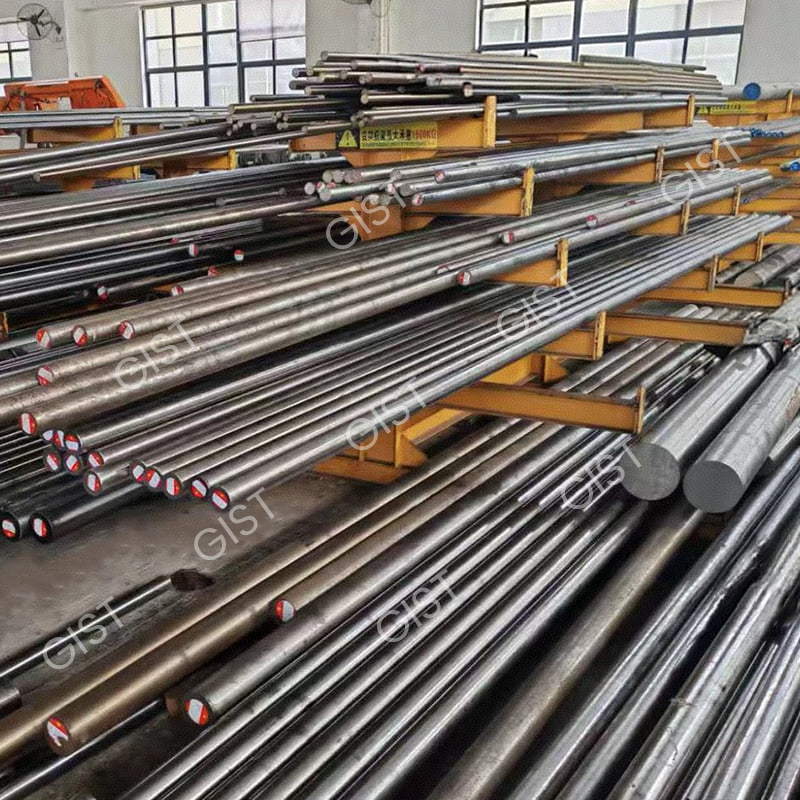

Pręty cylindrów hydraulicznych: Długie, smukłe elementy, w przypadku których konwencjonalne mocowanie spowodowałoby ugięcie; Preferowaną metodą jest szlifowanie bezkłowe z przelotowym podawaniem.
Elementy wtryskiwaczy paliwa: Wąskie tolerancje średnicy wynoszące ±0,001 mm zapewniają prawidłowy wzór natryskiwania i wydajność silnika.
Medyczne śruby i implanty kostne: Biokompatybilne materiały, takie jak tytan i kobalt-chrom, są szlifowane z chirurgiczną precyzją.

Osiągalne tolerancje i jakość powierzchni

Jedną z charakterystycznych zalet dobrze skonfigurowanej szlifierki bezkłowej jest jej zdolność do utrzymywania niezwykle wąskich tolerancji wymiarowych w przypadku dużych serii produkcyjnych bez postępującego narastania błędów związanych z metodami opartymi na mocowaniach. Poniższa tabela podsumowuje wzorce precyzji osiągalne w przypadku nowoczesnych szlifierek bezkłowych CNC.

Tabela 2: Punkty odniesienia dotyczące precyzji szlifierek bezkłowych CNC w odniesieniu do kluczowych parametrów jakościowych.
Parametr	Standardowy bezkłowy CNC	Model o wysokiej precyzji	Typowe zastosowanie
Tolerancja średnicy	±0,005 mm	±0,001 mm	Zawory silnika, bieżnie łożysk
Okrągłość (okrągłość)	1–2 µm	0,3–0,5 µm	Łożyska precyzyjne, wtryskiwacze paliwa
Chropowatość powierzchni (Ra)	0,2–0,4 µm	0,05–0,1 µm	Implanty medyczne, przemysł lotniczy
Cylindryczność	3–5 µm / 100 mm	1–2 µm / 100 mm	Drążki hydrauliczne, wały wrzecion
Szybkość usuwania materiału	Do 6 mm³/mm·s	1–2 mm³/mm·s (wykończenie)	Szlifowanie zgrubne a szlifowanie wykańczające

Automatyzacja CNC i inteligentne sterowanie w nowoczesnym szlifowaniu bezkłowym

Przejście z ręcznie regulowanych szlifierek bezkłowych na w pełni zautomatyzowane systemy CNC zasadniczo zmieniło ekonomikę produkcji. Nowoczesne Szlifierki bezkłowe CNC obejmują osie napędzane serwo, pomiary w trakcie procesu w czasie rzeczywistym i algorytmy sterowania adaptacyjnego, które w sposób ciągły kompensują zużycie kół, dryft termiczny i zmiany twardości materiału.

Jiangsu Gist Technology Co., Ltd. integruje zaawansowane platformy sterowania PLC i CNC ze swoimi systemami szlifowania, umożliwiając zautomatyzowane cykle obciągania ściernic, automatyczną kompensację szczelin i pełną identyfikowalność parametrów procesu. Ten poziom inteligentnego sterowania wspiera cele produkcyjne zero defektów przyjęte przez producentów zaworów silnika Tier 1, takich jak Chongqing Sanai Hailing Industrial Co., Ltd. i Jinan Ward Auto Parts Co., Ltd.

Wykres liniowy wyraźnie ilustruje krytyczną rzeczywistość produkcyjną: ręczne szlifierki bezkłowe doświadczają postępującego dryfu wymiarowego w miarę narastania zużycia ściernicy, przy czym odchylenie wzrasta z około 2,5 µm na początku serii do prawie 10 µm po 5000 części – jest to czterokrotna degradacja, która bezpośrednio wpływa na ilość złomów. Zautomatyzowane systemy CNC z adaptacyjnym obciąganiem kół utrzymują stałe odchylenia poniżej 1,8 µm przez cały cykl produkcyjny. Dla producentów produkujących trzpienie zaworów silnika, w których zakresy tolerancji ±2 µm są standardem, taka konsystencja nie jest luksusem, ale warunkiem wstępnym jakości. Dane podkreślają, dlaczego automatyzacja CNC jest standardem w przypadku produkcji wielkoseryjnej.

Funkcje automatyzacji w wysokiej klasy systemach szlifowania bezkłowego

Pomiary w trakcie procesu: Sondy laserowe lub powietrzne w sposób ciągły mierzą średnicę przedmiotu obrabianego podczas szlifowania, przekazując dane z powrotem do systemu CNC w celu regulacji w czasie rzeczywistym.
Automatyczne obciąganie kół: Obciągacze diamentowe przywracają profil kół zgodnie z zaprogramowanym harmonogramem lub wyzwalane przez progi odchyleń, eliminując interwencję ręczną.
Systemy automatycznego ładowania: Podajniki wibracyjne, ramiona robotyczne lub dedykowane suwnice załadunkowe podają detale z szybkością przekraczającą 60 części na minutę w przypadku elementów o małej średnicy.
Kompensacja termiczna: Czujniki temperatury na łożu maszyny i wrzecionach przekazują wartości kompensacji do sterownika, przeciwdziałając geometrycznym skutkom gromadzenia się ciepła podczas długich przebiegów.

Wybór właściwej szlifierki bezkłowej: kluczowe parametry

Określenie szlifierki bezkłowej wymaga dokładnej oceny kilku współzależnych parametrów. Wybór maszyny o zbyt małych wymiarach do danego zadania skutkuje słabą jakością powierzchni i krótką żywotnością ściernicy, natomiast maszyna o zbyt dużej specyfikacji wiąże się z niepotrzebnymi wydatkami kapitałowymi. Należy systematycznie oceniać następujące parametry.

Wykres kolumnowy przedstawia kryteria wyboru maszyn według ich względnego znaczenia w oparciu o opinie praktyków z branży i dane dotyczące inżynierii zastosowań. Prędkość ściernicy znajduje się na szczycie listy, ponieważ prędkość wrzeciona bezpośrednio określa szybkość usuwania materiału i możliwą do osiągnięcia chropowatość powierzchni — wrzeciono o słabej mocy nie jest w stanie skompensować tego żadną inną regulacją. Zakres średnic przedmiotu obrabianego i sztywność maszyny są ściśle powiązane, ponieważ określają fizyczne granice tego, co maszyna może przetwarzać i jak radzi sobie z siłami skrawania bez wibracji. Powierzchnia maszyny, choć istotna dla planowania obiektu, zajmuje najniższe miejsce, ponieważ rzadko wpływa na decyzję o możliwościach technicznych.

Średnica i długość przedmiotu obrabianego

Większość szlifierek bezkłowych zaprojektowano z myślą o określonych zakresach średnic przedmiotu obrabianego. Typowe kategorie obejmują maszyny o małej średnicy obsługujące średnice od 0,3 mm do 50 mm, maszyny średniej klasy do 10–150 mm oraz modele do ciężkich zastosowań do wałów i rolek o średnicy 50–300 mm. Szerokość ściernicy określa również maksymalną długość przedmiotu obrabianego, jaką można wykończyć w jednym przejściu podczas szlifowania z posuwem — typowe szerokości ściernic wahają się od 100 mm do 600 mm.

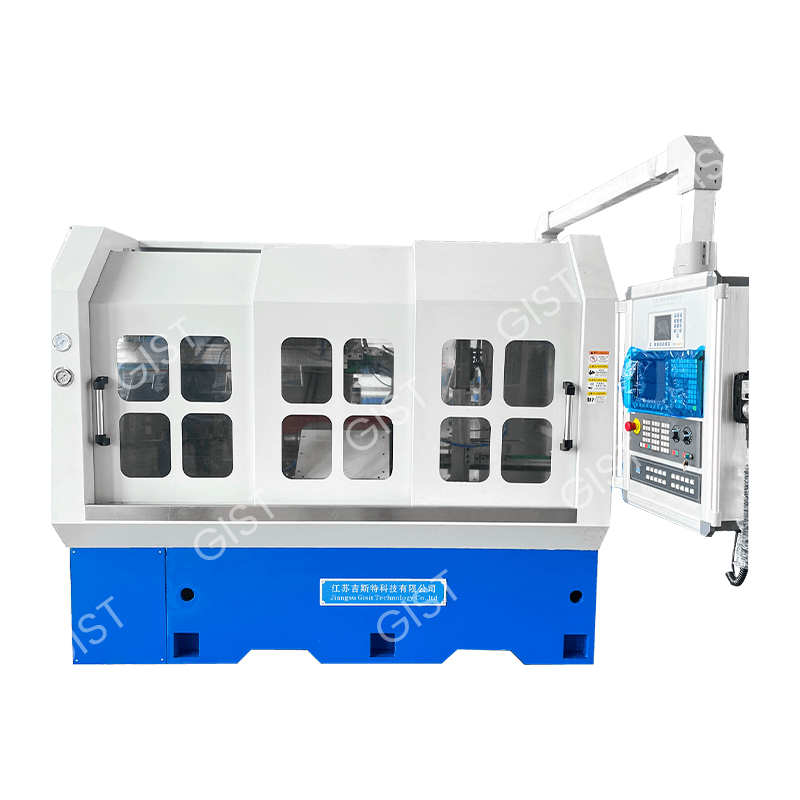

Dane techniczne ściernicy

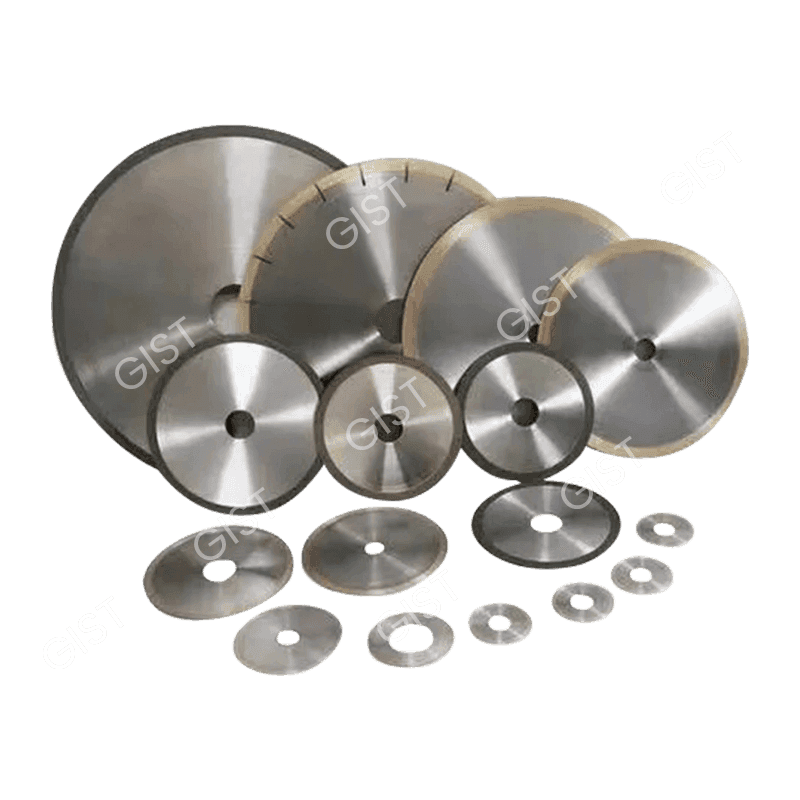

Wybór koła jest kluczową decyzją inżynierii procesowej. Koła z tlenku glinu (Al₂O₃). są opłacalne w przypadku stali węglowych i materiałów żelaznych. Koła z węglika krzemu (SiC). są preferowane do twardych, kruchych materiałów, takich jak ceramika i żeliwo. Koła CBN (sześcienny azotek boru). zapewniają wyjątkową trwałość ściernicy i spójność wymiarową w przypadku stali hartowanych — pojedyncza tarcza CBN może obrobić setki tysięcy części przed wymianą, w porównaniu z dziesiątkami tysięcy w przypadku konwencjonalnych materiałów ściernych. Kompromisem jest znacznie wyższy początkowy koszt koła.

Konserwacja i rozwiązywanie problemów ze szlifierką bezkłową

Stała precyzja wydajności szlifierki bezkłowej zależy od zdyscyplinowanej konserwacji zapobiegawczej. W przeciwieństwie do konwencjonalnych obrabiarek, w których zużycie wpływa przede wszystkim na jedną oś, szlifierki bezkłowe obejmują trzy współdziałające systemy dynamiczne, co sprawia, że systematyczne planowanie konserwacji jest niezbędne do utrzymania jakości produkcji.

Analiza wad procesu szlifowania bezkłowego w różnych środowiskach produkcyjnych pokazuje, że ponad 55% problemów z jakością ma swoje źródło w przyczynach związanych ze ściernicą — albo profilami zużycia ściernicy, albo błędami regulacji ściernicy. To podkreśla, dlaczego regularne harmonogramy czyszczenia kół i precyzyjne protokoły kalibracji odstępu między kołami są czynnościami konserwacyjnymi zapewniającymi najwyższy zwrot. Wysokość ostrza podpórki roboczej, która kontroluje krytyczne położenie przedmiotu obrabianego powyżej środka, odpowiada za 18% wad i często jest pomijana jako element zużywający się pomimo bezpośredniego wpływu na okrągłość. Ostrze zużyte zaledwie o 0,05 mm może spowodować mierzalną nieokrągłość w gotowych częściach.

Typowe wady i działania naprawcze

Tabela 3: Typowe wady szlifowania bezkłowego, ich główne przyczyny i zalecane działania naprawcze.
Objaw wady	Najbardziej prawdopodobna przyczyna	Działanie naprawcze
Ślady drgań/linie wibracji	Koło imbalance or worn spindle bearings	Wyważ koło; sprawdź łożyska; zmniejszyć prędkość podawania
Zwężenie gotowej części	Regulowanie wheel angle misaligned	Ponownie ustawić kąt obrotu koła regulującego; sprawdź poziom ostrza
Słaba okrągłość/lobowanie	Nieprawidłowe ustawienie wysokości ostrza	Oblicz ponownie i zresetuj wysokość ostrza powyżej środka
Spalona lub odbarwiona powierzchnia	Nadmierny posuw, niewystarczająca ilość chłodziwa, przeszklona tarcza	Koło sukienkowe; zwiększyć przepływ chłodziwa; zmniejszyć głębokość wcięcia
Niejednakowa średnica w całej partii	Dryft termiczny lub dryft zużycia kół	Włącz automatyczną kompensację; skrócić odstępy między kolejnymi ubieraniami

O Jiangsu Gist Technology Co., Ltd.

Jiangsu Gist Technology Co., Ltd. — dawniej Dongtai Weifeng Machinery Factory, założona w 2012 r. — została ponownie założona w kwietniu 2020 r. jako wyspecjalizowany producent kompletnego sprzętu do automatyzacji maszyn. Siedziba firmy znajduje się w strefie koncentracji przemysłu, w mieście Wulie, w mieście Dongtai 22 mln gruntów z ponad 11 000 metrów kwadratowych obiektów produkcyjnych i łączna inwestycja kapitałowa w wysokości 100 milionów juanów. Budowa nowego obiektu rozpoczęła się na początku 2021 roku, a zakończyła na początku 2022 roku.

Wysokiej klasy inteligentny sprzęt do automatyzacji firmy obsługuje podstawowe komponenty silników w lokomotywach, zespołach prądotwórczych, maszynach górniczych, pojazdach użytkowych i zastosowaniach morskich. Jiangsu Gist nawiązał długoterminowe relacje w zakresie dostaw z uznanymi na całym świecie producentami i został włączony do ich międzynarodowych systemów zaopatrzenia. Firma posiada niezależne uprawnienia importowe i eksportowe i dostarczył sprzęt do ponad 20 krajów i regionów, w tym do Niemiec, Japonii, Turcji i Iranu.

W uznaniu innowacyjności technologicznej firma Jiangsu Gist została nagrodzona Status Krajowego Przedsiębiorstwa High-Tech w 2022 roku i uzyskała w 2024 roku status przedsiębiorstwa wyspecjalizowanego i nowego. Firma posiada ponad 10 patentów na wynalazki i ponad 100 patentów na wzory użytkowe. Wszystkie operacje są certyfikowane zgodnie z ISO 9001:2015, ISO 14001:2015 i ISO 45001:2018 systemy zarządzania, zapewniające spójne standardy jakości, odpowiedzialności za środowisko i bezpieczeństwa pracy w całej organizacji.

Często zadawane pytania dotyczące szlifierek bezkłowych

P1: Jaka jest różnica między szlifowaniem bezkłowym z podawaniem przelotowym a szlifowaniem z posuwem?

Szlifowanie z posuwem przechodzi całkowicie przez maszynę wzdłuż jej kierunku osiowego, dzięki czemu idealnie nadaje się do gładkich części cylindrycznych o stałej średnicy — takich jak proste wały, pręty i sworznie — przy bardzo dużej przepustowości. Szlifowanie z posuwem utrzymuje przedmiot obrabiany w miejscu osiowym i przesuwa tarczę szlifierską promieniowo do części; tę metodę stosuje się w przypadku elementów schodkowych, stożkowych lub profilowanych, w których średnica zmienia się na długości.

P2: Jakie materiały można obrabiać na szlifierce bezkłowej?

Szlifierki bezkłowe mogą przetwarzać szeroką gamę materiałów, w tym hartowane stale węglowe, stale stopowe, stale nierdzewne, żeliwo, aluminium, tytan, ceramikę i węgliki. Wybór materiału ściernego — tlenku glinu, węglika krzemu lub CBN — jest dostosowany do twardości materiału i wymaganego wykończenia powierzchni. Twarde, odporne na zużycie materiały zazwyczaj wymagają ściernic CBN do skutecznego usuwania naddatku bez nadmiernego wytwarzania ciepła.

P3: Jak wąską tolerancję może osiągnąć szlifierka bezkłowa?

Nowoczesne szlifierki bezkłowe CNC regularnie osiągają tolerancje średnicy w zakresie ±0,001–0,005 mm (1–5 µm) w środowiskach produkcyjnych. Modele o wysokiej precyzji z kompensacją termiczną i pomiarem w trakcie procesu mogą utrzymać okrągłość w granicach 0,3–0,5 µm i chropowatość powierzchni poniżej Ra 0,1 µm. Osiągnięcie najwęższych tolerancji wymaga starannego doboru ściernicy, spójnych harmonogramów obciągania i stabilnych warunków termicznych w całym cyklu obróbki.

P4: Jaka jest typowa wydajność produkcji szlifierki bezkłowej?

Tempo produkcji różni się znacznie w zależności od rozmiaru części, materiału i naddatku na szlifowanie. W przypadku elementów o małej średnicy, takich jak trzpienie zaworów silnika (zwykle o średnicy 5–8 mm), zautomatyzowane szlifierki bezkłowe z podawaniem przelotowym mogą przetwarzać 40–120 części na minutę. Większe elementy obrabiane, takie jak pierścienie zewnętrzne łożysk lub pręty hydrauliczne, wymagają dłuższych czasów przebywania, uzyskując wydajność 5–30 części na minutę. Automatyzacja CNC z systemami automatycznego ładowania maksymalizuje wykorzystanie i minimalizuje różnice w czasie cyklu pomiędzy operatorami i zmianami.

P5: Jak wybrać odpowiednią szlifierkę bezkłową do mojego zastosowania?

Kluczowe czynniki obejmują zakres średnic i długości przedmiotu obrabianego, wymagane tolerancje wymiarowe i wykończenie powierzchni, wielkość produkcji, rodzaj materiału i twardość oraz to, czy geometria części jest prosta czy profilowana. Na tej podstawie oceń sztywność maszyny, moc wrzeciona, możliwości sterowania CNC, dostępne opcje automatyzacji i infrastrukturę wsparcia posprzedażnego. Zaleca się udostępnienie szczegółowych rysunków detali i celów produkcyjnych wyspecjalizowanemu producentowi, takiemu jak Jiangsu Gist Technology Co., Ltd., w celu oceny niestandardowego rozwiązania.

P6: Jakiej konserwacji wymaga szlifierka bezkłowa?

Rutynowa konserwacja obejmuje regularne obciąganie ściernicy (codziennie lub na zmianę w zależności od wielkości produkcji), kontrolę stężenia i czystości chłodziwa, smarowanie łożysk wrzeciona, kontrolę i wymianę ostrzy podpórki roboczej oraz weryfikację ustawień kąta tarczy regulacyjnej. Kontrole kwartalne powinny obejmować pomiar bicia wrzeciona, smarowanie prowadnicy i kalibrację osi CNC. Aby zachować precyzję i wydłużyć żywotność maszyny, należy ściśle przestrzegać harmonogramów konserwacji zapobiegawczej dostarczonych przez producenta maszyny.
